Amperímetro Trifásico PTH1399R 90~240VCA - P801

Código 28338


Descrição

AMPERÍMETRO TRIFÁSICO PTH1399R 90~240VCA P801

O PTH consiste em um amperímetro trifásico, capaz de indicar e monitorar correntes AC na faixa de 0 a 3kA, com o auxílio de um transformador de corrente externo (TC). A escala de corrente é configurável, aceitando diversos modelos de transformadores. Para TC’s inferiores a 1000A o controlador possui indicação da corrente com ponto decimal. Obs.: Transformadores de corrente não acompanham o produto. O instrumento possui uma saída de alarme configurável, atendendo a uma vasta gama de aplicações. O alarme pode ser configurado como inferior, superior, de banda com lógica dentro da faixa e fora da faixa. Há também a possibilidade de configurar o alarme para modo memorizado e o tempo de retardo para detecção da condição de alarme. A visualização das correntes é feita através de um display de quatro dígitos vermelhos, sendo estas indicadas de forma alternada e com tempo de alternância definido pelo usuário. Integrado ao display estão as indicações de fase exibida e status da saída de alarme. O aparelho é indicado para utilização em sistemas que requeiram o monitoramento em uma rede de corrente alternada, indicador de corrente, proteção de motores, monitoramento de falta de fase, entre outras aplicações.



Características PTH1399R:

Caixa em plástico policarbonato.

Acesso à programação protegido por senha.

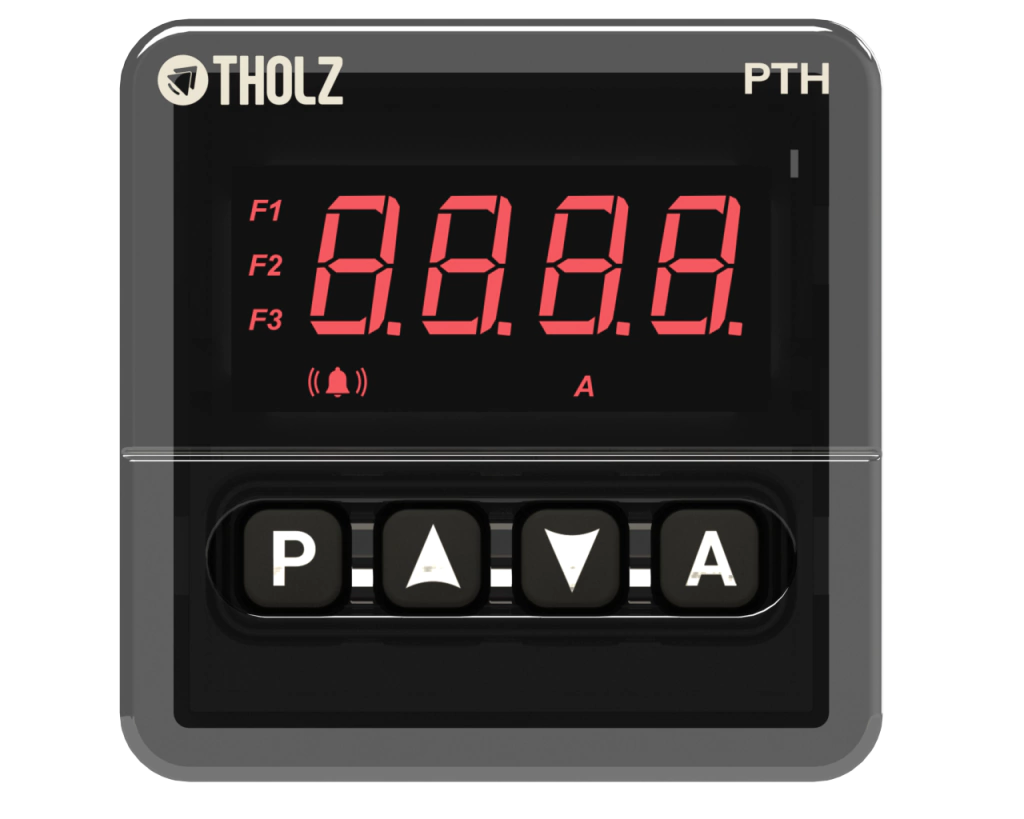

Display quatro dígitos vermelhos com LED’s integrados.

Peso 115 g

Dimensões 48 x 48 x 75 mm

Recorte para fixação em painel 42,5 x 42,5 mm

Tensão de alimentação 90 ~ 240VCA

Transformador de corrente (TC) configurável

Corrente primário do TC. 5 a 3000A

Corrente secundário do TC. 5A

Corrente mínima de medida 2,5% da corrente nominal do TC

Consumo entrada de corrente <0,2VA

Precisão 1% do fundo de escala do TC

Saída de alarme Saída a relé 5A – Carga resistiva
