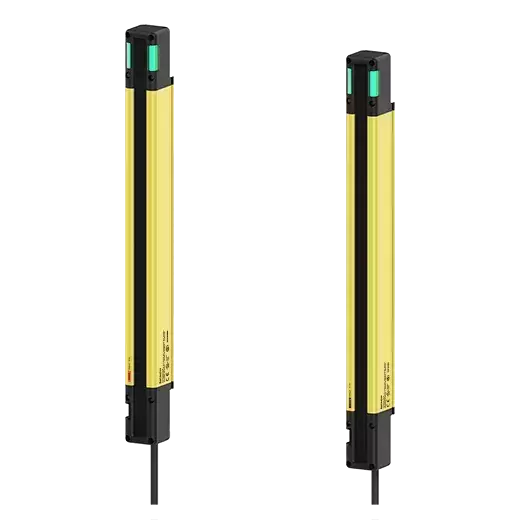

Cortinas de luz de segurança são instaladas para proteger as pessoas contra ferimentos em áreas ou maquinas perigosas ou potencialmente perigosas.
A operação de máquinas penitencialmente perigosas é desliga quando um objeto ou pessoa é detectado entre o emissor e o receptor.
As cortinas de luz apresentam tecnologia comprovada de sensores de área Autonics e sensores de mapeamento.
As cortinas de são construídas para atender aos padrões e regulamentos internacionais de segurança.
Vários modelos de detecção e funções de segurança então disponíveis para proteger suas diversas aplicações de segurança.
IEC/EN 61508 (SIL 3)
IEC/EN 62061 (SIL CL 3)
EN/IEC 61496-1/2 (Tipo 4, A.O.P.D., E.S.P.E.) ISO 13849-1/2 (Cat. 4, PLe)
| Tipo de detecção | Tipo Barreira |
|---|---|
| Fonte de luz | LED infravermelho (855 nm) |
| Ângulo de abertura efetivo (EAA) | Dentro de ± 2,5 ° quando a distância de detecção é maior que 3 m para emissor e receptor. |
| Distância de detecção | Curto - modo longo (botão de configuração) |
| Modo curto | 0,2 a 8 m |
| Modo longo | 0,2 a 15 m |
| Capacidade de detecção | Ø 20 mm (mão) |
| Alvo de detecção | Opaco |
| Altura de proteção | 1023 mm |
| Número de eixos ópticos | 68 |
| Passo do eixo óptico | 15mm |
| Ligação em série | Máx. 3 SET (≤ 300 eixos ópticos) |
| Alimentação | 24 VCC @ ± 20% (ondulação P-P: ≤ 10%) |
| Consumo atual | Emissor: ≤ 106 mA, receptor: ≤ 181 mA |
| Saída relacionada à segurança: saída OSSD | Coletor aberto NPN ou PNP Tensão de carga: LIGADA - 24 VCC (exceto para a tensão residual), DESLIGADA - 0 VCC Corrente de carga: ≤ 300 mA Tensão residual: ≤ 2 VCC (exceto para queda de tensão devido à fiação)Capacidade de carga: ≤ 2,2 ㎌ Corrente de fuga: ≤ 2,0 mA Resistência do fio da carga: ≤ 2,7 Ω |
| Saída auxiliar (AUX 1/2) | Coletor aberto NPN ou PNP Tensão de carga: ≤ 24 VDC , corrente de carga: ≤ 100 mA,Tensão residual: ≤ 2 VCC (exceto para queda de tensão devido à fiação) |
| Saída da lâmpada (LAMP 1/2) | Coletor aberto NPN ou PNP Tensão de carga: ≤ 24 VCC , Corrente de carga: ≤ 300 mA |
| Circuito de proteção | Polaridade de energia reversa, polaridade de saída reversa, proteção de sobrecorrente de curto-circuito de saída |
| Funções relacionadas à segurança | Interlock (reiniciar espera), monitoramento de dispositivo externo (EDM), silenciar / substituir, em aberto (em aberto fixo, em aberto flutuante), resolução reduzida |
| Funções gerais | Autoteste, alarme para redução do nível de luz incidente, prevenção de interferência mútua |
| Outras funções | Mudança da distância de detecção, comutação para NPN ou PNP, teste externo (a emissão de luz pára), saída auxiliar (AUX 1, 2), saída da lâmpada (LAMP1, 2) |
| Tipo de sincronização | Método de temporização por linha síncrona RS485 |
| Resistência de isolamento | Mais de 20MΩ (a 500 VCC megger) |
| Imunidade a ruídos | O ruído de onda quadrada (largura de pulso: 1㎲) pelo simulador de ruído ± 240VDC |
| Rigidez dielétrica | 1.000VAC 50 / 60Hz por 1 minuto |
| Vibração | Amplitude dupla de 10 mm na frequência de 5 a 150 Hz, 10 varreduras ni cada direção X, Y, Z |
| Choque | 250 m/s² (≈ 25 G), largura de pulso 6 ms em cada direção X, Y, Z por 100 vezes |
| Meio ambiente_Iluminação ambiente | Luz do sol: máx. 10,000lx, Lâmpada incandescente: máx. 3.000lx (iluminação recebida) |
| Temperatura ambiente | -30 to 60 ℃, storage: -30 ~ 70 ℃ (no freezing or condensation) |
| Humidade Ambiente | 35 to 85 %RH, storage: 35 to 95 %RH (non-freezing or non-condensation) |
| Estrutura de proteção | IP65, IP67 (um padrão), IP67G (padrão Gem), IP69K (padrão diurno) |
| Material | Caixa: Alumínio, Tampa frontal e parte sensora: Polimetilmetacrilato, Tampa da extremidade: policarbonato, Cabo de I/O de alimentação e cabo conector: poliuretano (PUR) ou cloreto de polivinila (PVC), cabo conector tipo Y: cloreto de polivinila (PVC), lâmpada cabo de saída e cabo conector série: poliuretano (PUR), suporte ajustável superior/inferior e suporte superior/inferior: SUS304, suporte lateral ajustável e suporte lateral: niquelado Zn |
| International standards | UL 508, CSA C22.2 No. 14, ISO 13849-1 (PL e, Cat. 4), ISO 13849-2 (PL e, Cat. 4), UL 61496-1 (Type 4, ESPE), UL 61496-2 (Type 4, AOPDs), IEC/EN 61496-1 (Type 4, ESPE), IEC/EN 61496-2 (Type 4, AOPDs), IEC/EN 61508-1~-7 (SIL 3), IEC/EN 62061 (SIL CL 3) |
