Descrição

DigiRail Modbus ficha técnica

A linha DigiRail de transmissores com interface de comunicação Modbus RTU permite a fácil integração de sinais analógicos ou digitais a sistemas de supervisão. Com até duas entradas analógicas universais por módulo, é a alternativa mais econômica para incorporar entradas analógicas em CLPs e sistemas SCADA. Além disso, possui modelo com 4 entradas digitais contadoras ou 2 saídas a relé temporizados.

Especificações

- Entradas:

Até duas entradas analógicas universais (2A)

Até 4 entradas digitais (4C)

- Saídas: \nRelé SPDT 8 A / 250 Vca, carga resistiva (2R)

- Precisão (a 25 °C): \nPt100, mV, V e mA: ±0,15 % da escala máxima

- Indicadores luminosos de comunicação e status

- Características entrada digital:

Nível logico "0": < 0,5 V

Nível lógico "1": > 3 V

Tensão máxima: 30 V

Impedância de entrada: 270 kΩ

Corrente de entrada: @ 30 Vcc (típico) 0,15 mA

Frequência máxima (onda quadrada):

Contato seco: 10 Hz \nPNP: 250 Hz

NPN: 250 kHz

- Características saída digital:

Corrente máxima de carga: 500 mA

Corrente de curto circuito: 200 mA

Tensão máxima de chaveamento: 30 Vcc

Tensão mínima de chaveamento: 6 Vcc

- Características relé de saída por exemplo:

Tipo: SPST-NO e SPDT

Corrente máxima de carga: 3 A (SPST) / 6 A (SPDT)

Também com tensão de chaveamento: 250 Vca

Outro ponto importante é a adequação para cargas resistivas

- Características saída analógica:

Tipos de sinal: 0-20 mA, 4-20 mA, 0-10 V

Carga máxima: 0-20 / 4-20 mA: ≤ 500 Ω \n0-10 V: ≥ 2000 Ω \n

- Indicadores luminosos de comunicação e status

- Interface de comunicação :

RS485

2 fios com protocolo Modbus RTU

- Software:

Configurador em ambiente Windows, disponível para download gratuito no site da NOVUS

- Fonte de alimentação:

Tensão: 10 Vcc a 36 Vcc

Consumo máximo: 5 W

Consumo típico: 20 mA

- Condições de operação:

Temperatura:

- 0 a 70 °C

- Dimensões:

72 x 78 x 19 mm

- Montagem:

Em trilho DIN 35 mm

Modelo Digirail Modbus

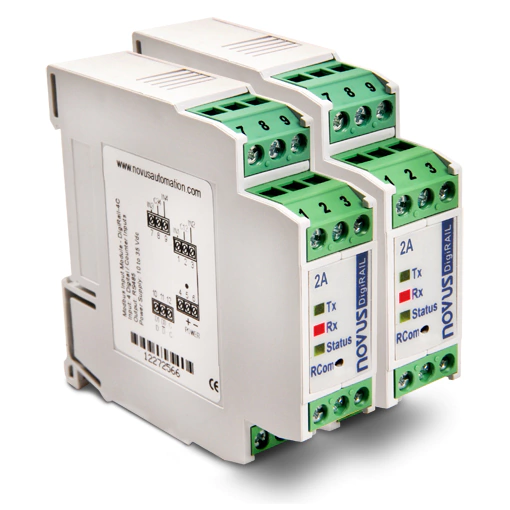

8811100001 - DigiRail 2A - 2 Entradas analógicas - 1 Saída - RS485 Modbus

8811200101 - DigiRail 2R - 2 Saídas a relé - 1 Entrada - RS485 Modbus

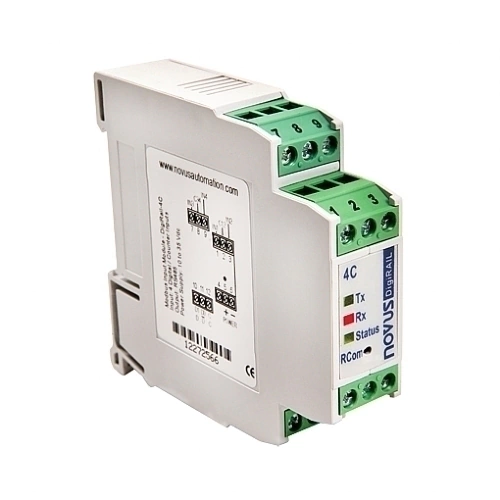

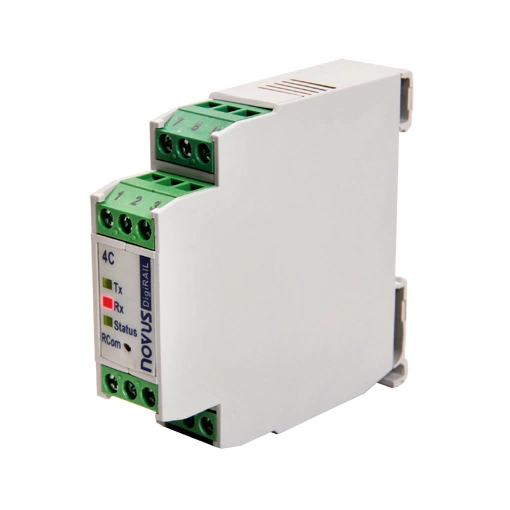

8811400101 - DigiRail 4C - 4 Entradas digitais contadoras - 1 Saída - RS485 Modbus
