FieldLogger 512k ficha técnica

Name: FieldLogger 512k IHM - Novus
Brand: NOVUS
SKU: 9450

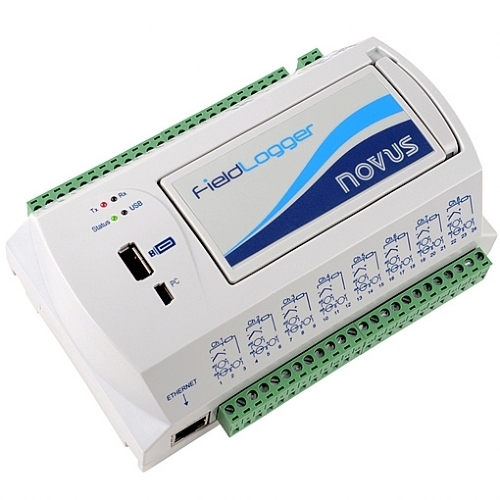

O FieldLogger 512k IHM é um módulo de leitura e registro de variáveis analógicas, digitais e outras, com grande resolução e velocidade. Trata-se de um equipamento de alto desempenho e alta conectividade, porém fácil de configurar e operar.

Possui 8 entradas analógicas configuráveis por software para sinais de tensão, corrente, termopares, Pt100 e Pt1000. Dispõe ainda de 2 saídas a relé e 8 portas digitais individualmente configuráveis como entrada ou saída.

Características

Possui até 128 canais para o cálculo de grandezas a partir das informações medidas. Até 32 ocorrências de alarme podem ser detectadas, permitindo o acionamento de saídas, envio de e-mails ou de traps SNMP. Sua interface RS485 opera com o protocolo Modbus RTU e pode ser configurada como mestre ou escravo, o que permite a aquisição de até 64 canais externos para registro. Tem uma interface Ethernet que permite o acesso ao equipamento por navegador (HTTP), FTP (cliente e servidor), envio de e-mails (SMTP), SNMP e Modbus TCP. Possui uma interface USB para conectar a um computador (configuração, monitoramento ou coleta) e outra para a conectar um pen drive (coleta). Com memória básica para 512k registros, permite ainda expansão por cartão SD.

Para indicação ou configuração local, uma exclusiva IHM com display colorido pode ser acoplada ou instalada remotamente. Possui ainda um software configurador amigável que permite alterações nas configurações dos equipamentos, seja por ethernet, USB ou RS485, além de diagnóstico on-line, coleta dos registros e exportação para diversos formatos.

Especificações

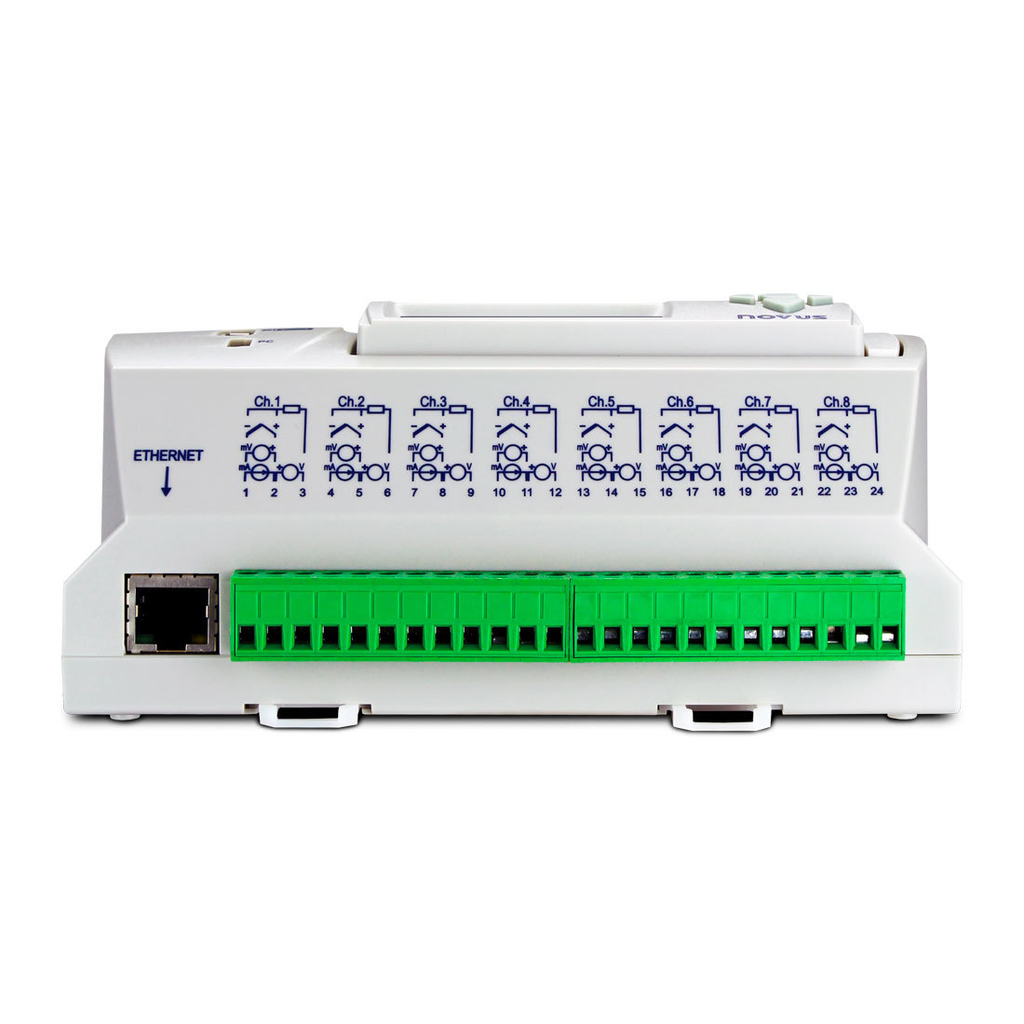

8 canais de entrada analógica universais:
Termopares, V, mV, mA, Pt100 e Pt1000;
Taxas de leitura e registro dos canais de até 1000/segundo;
Resolução de conversão A/D de 24 bits.

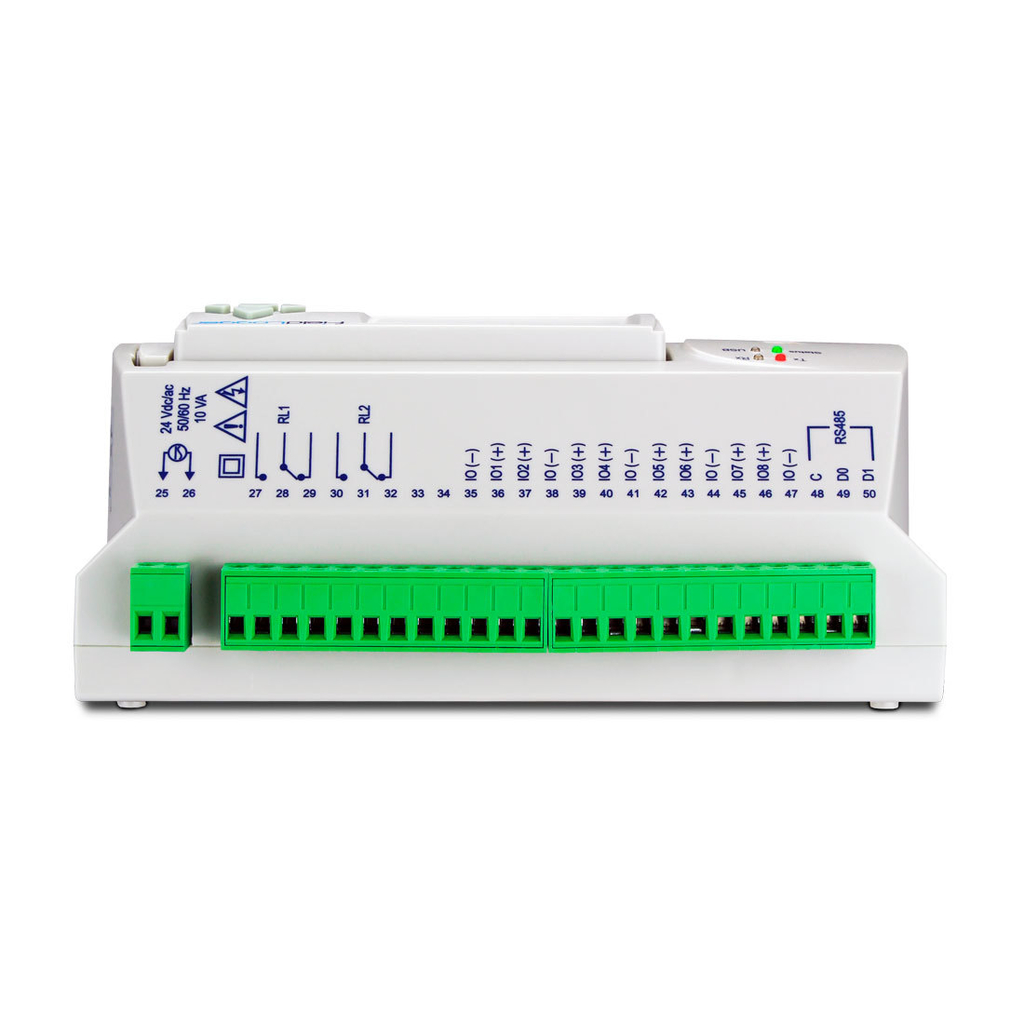

8 I/Os digitais (configurados individualmente como entrada ou saída).
2 saídas a relé (NA, NF e comum).
Interface RS485 (Modbus mestre ou escravo).
- Quando mestre Modbus, pode ler até 64 registradores de outros escravos;
- Dados lidos podem ser usados para registro, alarmes ou cálculos.
Interface ethernet com diversos serviços disponíveis:
- Envia e-mails para notificação de alarmes (SMTP);
- Serve páginas web com informações dos canais e de status (HTTP);
- Permite coleta de dados de registro via FTP (cliente e servidor);
- Tem acesso aos valores dos canais e de status via software de gerenciamento de redes (SNMP e traps);
- Permite comunicação Modbus pela interface Ethernet <(Modbus TCP).
Interface USB-device para configuração, monitoração e coleta.
Interface USB-host para coleta de dados via pen drive.
Até 32 alarmes configuráveis.
Ações de alarme podem incluir:
- Acionamento de relés;
- Acionamento de saídas digitais;
- Envio de e-mails para múltiplos destinatários;
- Envio de traps SNMP;
- Início e término dos registros.
Até 128 canais virtuais.
Funções matemáticas básicas para aplicar em outros canais:
-adição, subtração, multiplicação, divisão
lógica (E, OU e OU exclusivo), raiz quadrada e potenciação.
Saída 24 Vcc para alimentação de até 8 transmissores 4-20 mA.
Alimentação CA (100 a 240 Vca).
Alimentação CC (19 a 30 Vcc) opcional (2011).

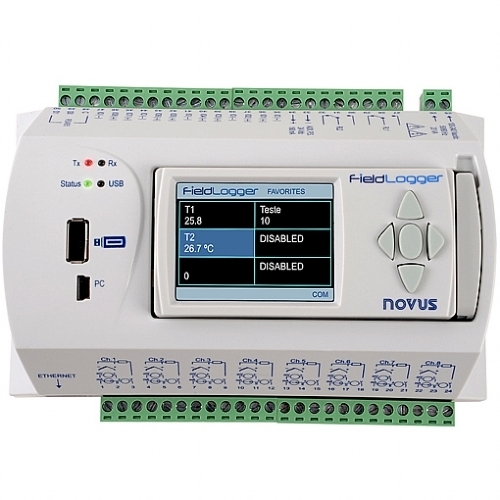

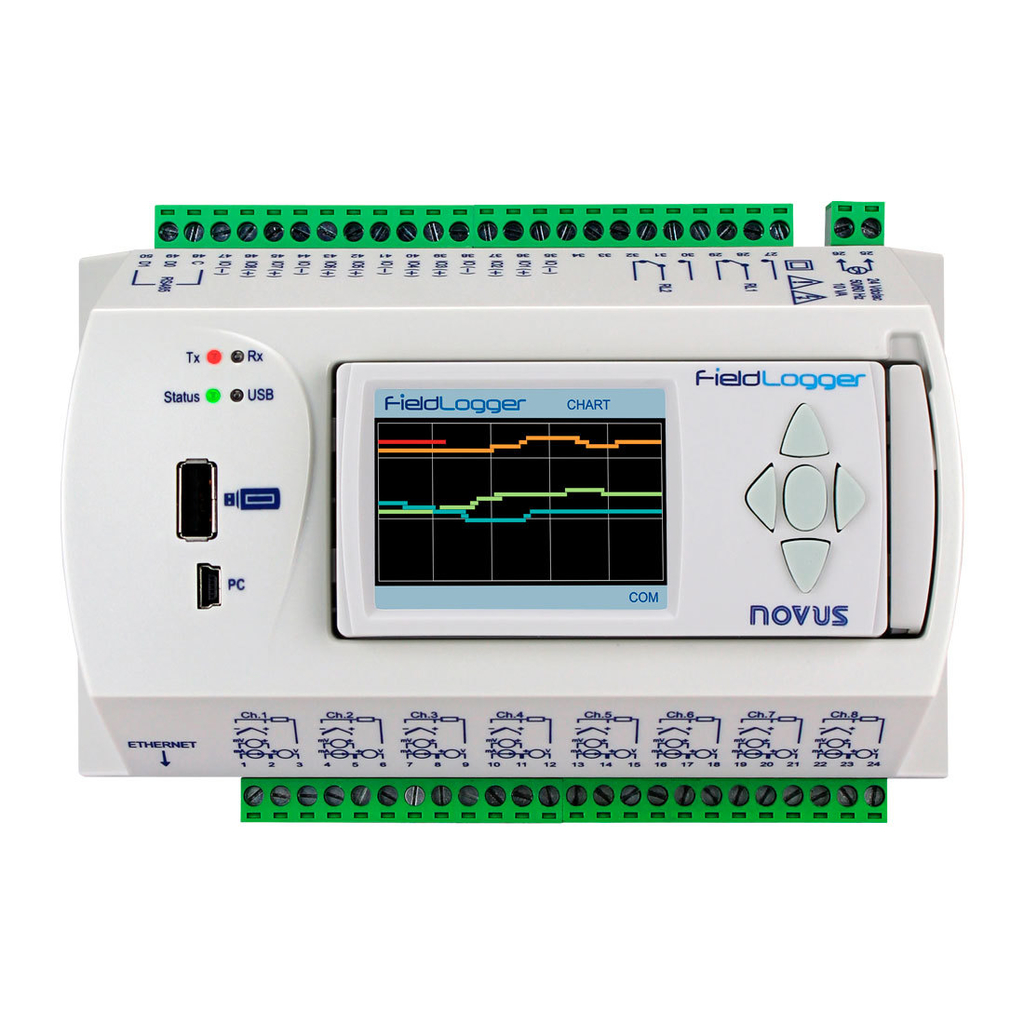

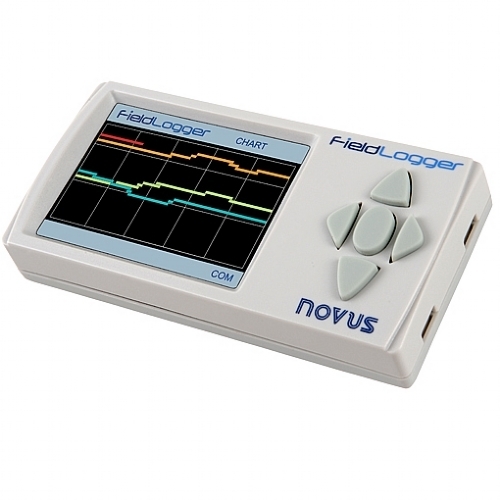

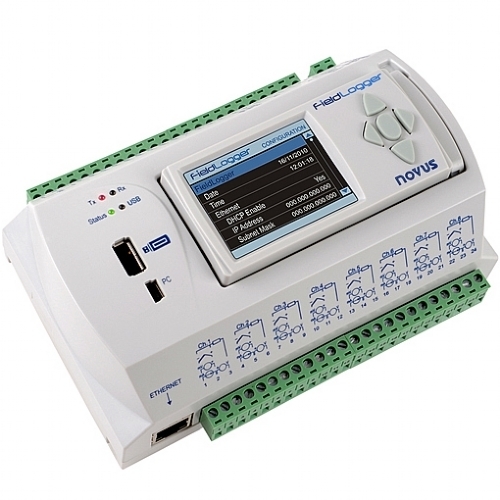

Interface homem-máquina destacável QVGA (opcional).
Teclado e display TFT QVGA colorido;

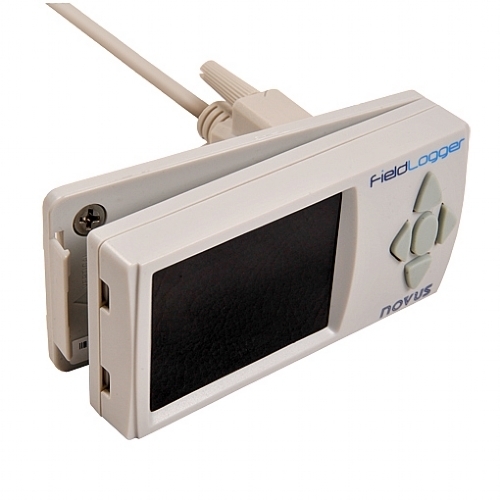

Comunicação RS485 com o FieldLogger.

Registro:

- Memória para até 512k registros, expansível com cartão SD;
- Até 100 canais podem ser registrados a uma taxa configurável;
- Coleta via software de configuração ou via DLL de coleta fornecida gratuitamente.
- Homologado UL.

* Produto beneficiado pela Legislação de Informática.
