KIT CAIXA E MEDIDOR DE ENERGIA BIFÁSICO VECTOR 3 120A

Descrição

Conjunto Caixa e Medidor de energia Bifásico Nansen Vector 3 120A

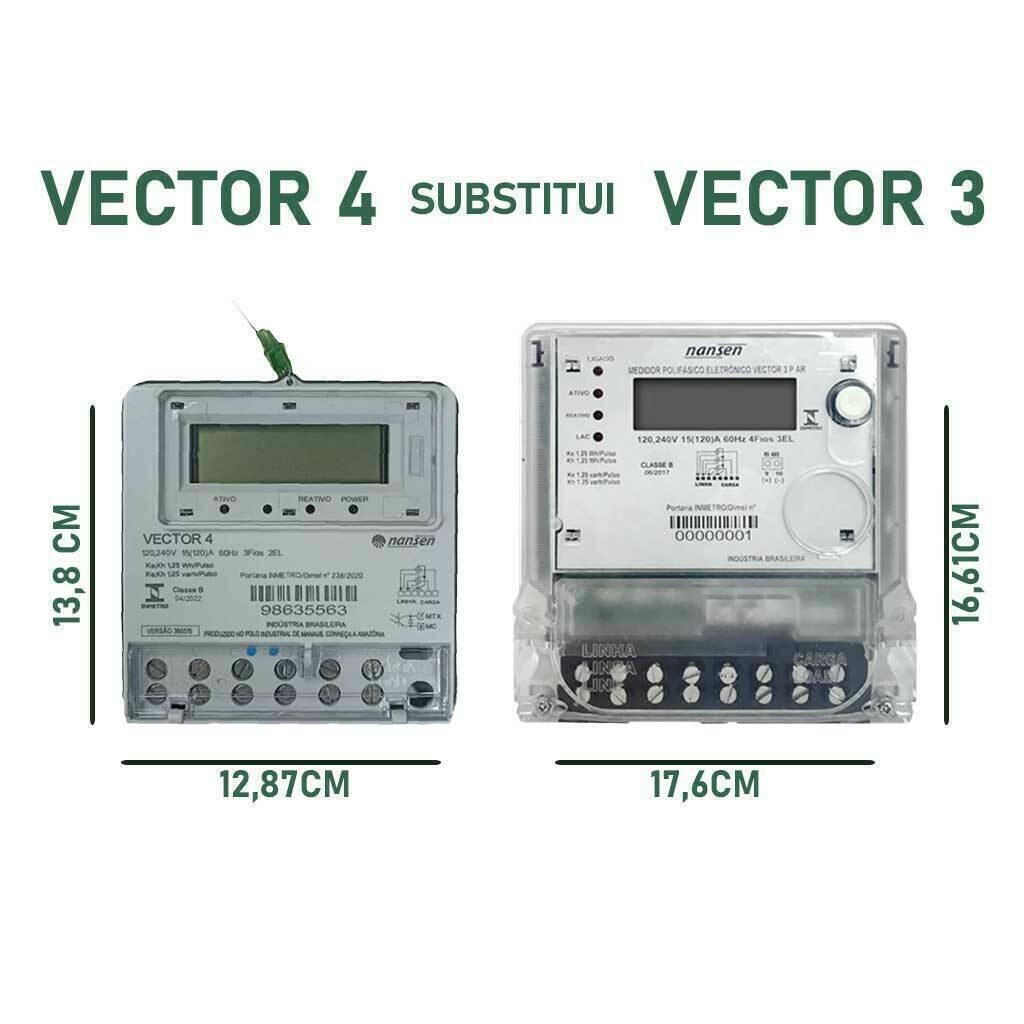

Esse modelo foi substituido pelo Vector 4! Clique aqui para saber mais.

Medidores de Energia Bifásico são ideais para separação da conta de energia em apartamentos, casas, escritórios, áreas industriais ou setores comerciais;

Também pode ser utilizado para individualização ou medição do consumo interno de seus equipamentos e máquinas;

Medidor com SELO do INMETRO mesmo usado pelas concessionárias;

Funciona igual ao medidor da Concessionária de Energia;

Não pode ser zerado;

– Instalação: entra 2 fases + Neutro, sai 2 fases + Neutro;

– Bifásico (Fase + Fase + Neutro) = 110/220V - Corrente: (máximo de 120A – mínimo 0,04A);

– Bitola Fio: até 50mm² com terminal agulha ou 30mm² sem terminal;

– Medição de energia Ativa (Kwh);

– Display de cristal líquido (LCD) 6 dígitos inteiros;

– Dispositivo Anti-Fraude: Solidarização por ultrassom, retificação de onda completa (funciona sem neutro);

– Ao ligar o medidor, o mesmo fica alternando a medição entre o consumo Kwh e o teste de display 8888 (função necessária para verificar se todos os segmentos do display estão funcionando);

– O medidor bifásico precisa piscar o led 685 vezes até incrementar 1Kwh;

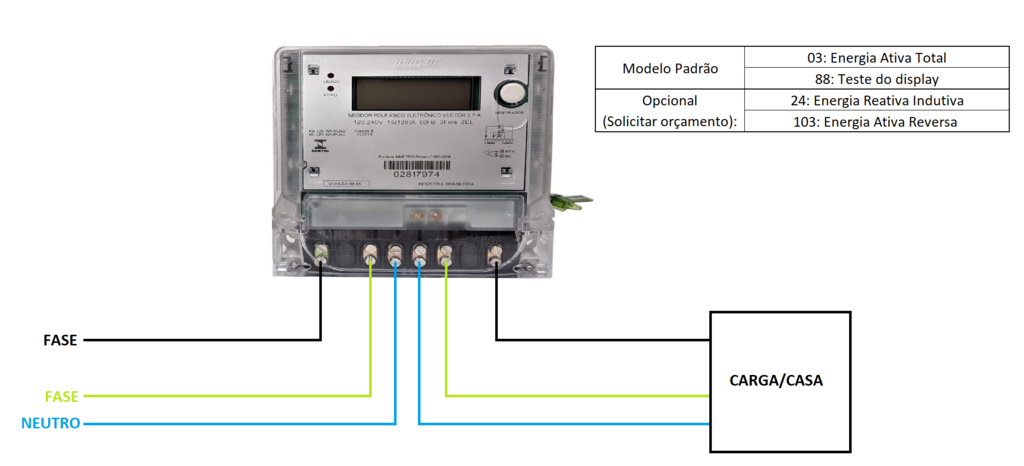

Tipos de ligações do medidor bifásico:

– Monofásico (Fase + Neutro)

– Bifásico com Neutro (Fase + Fase + Neutro);

– Bifásico sem Neutro (Fase + Fase);

Confiabilidade

Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores VECTOR 3 possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade. Componentes eletrônicos críticos como o display de cristal líquido (LCD) suportam variações de temperatura (85°C) e humidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078.

A Nansen S/A executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 13 anos.

Transporte e Instalação

Os medidores VECTOR 3 tem um design que permite, de forma simples, o manuseamento, transporte e instalação nos usuários finais. Peso e dimensões reduzidas, classe B (1%), baixo consumo do circuito de potencial e corrente.

Modelos:

Medidor de Energia Bifásico Nansen Vector 3 PA

Competitividade e Alto Desempenho

Design mecânico utiliza materiais como o policarbonato que proporciona alta performance em condições de elevada temperatura e humidade.

Dispositivo Anti-Fraude

Solidarização por ultrassom

Sensor de abertura de tampa

Retificação de onda completa que permite medidor funcionar sem a necessidade do neutro

Grandezas de alarme (descrição no manual de instrução do usuário).

LED indicadores

Indicação de funcionamento

Pulso de Energia Ativa

Características Mecânicas

Tampa principal: policarbonato transparente

Tampa do bloco: policarbonato transparente (curta)

Base: policarbonato + 10% fibra de vidro

Bloco: policarbonato + 20% fibra de vidro

Terminais de tensão e corrente: conector de latão estanhado

Peso: 2 elementos: 860g Dimensões: 170,6 x 166,1 x 58 mm

CARACTERÍSTICAS TÉCNICAS DO MEDIDOR DE ENERGIA BIFÁSICO NANSEN

Especificação da caixa

CAIXA DE PASSAGEM DE SOBREPOR CEGA 234X174X90MM - KRAUS MULLER

Caixa com tampa transparente, material termoplástico, excelente acabamento, alta resistência mecânica, resistência a impactos e é ideal para acomodar seu medidor Vector.

- A placa de montagem plástica que acompanha a caixa é removível, permitindo montagem dos equipamentos em bancada e uma maior versatilidade nas disposições  dos componentes

- Grau de proteção IP65, resistente à agua.

- Fixação em  parede, por parafusos 1/4 de volta, através do local indicado, para manter o grau de especificação indicado.

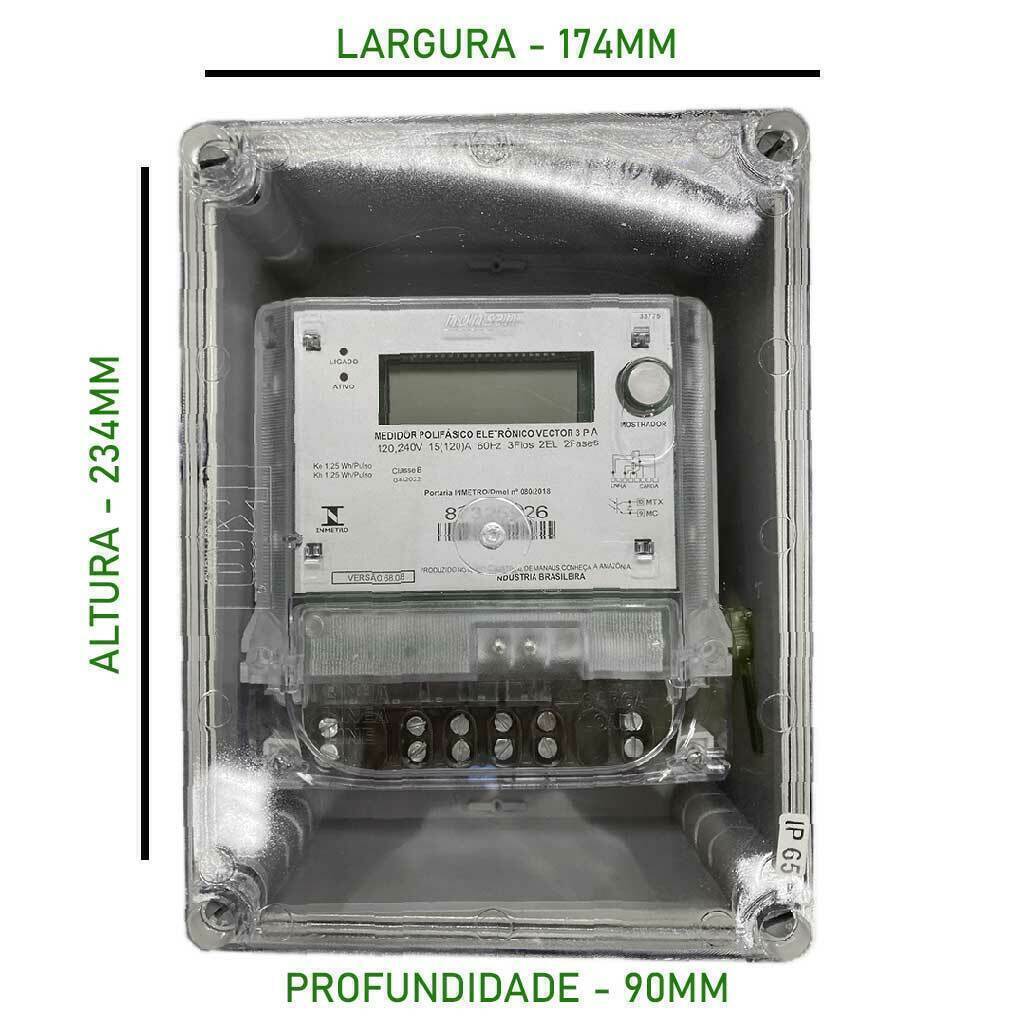

Dimensões da Caixa: altura 234MM x largura 174MM x profundidade 90MM.

Cor: Cinza

Tampa: Transparente

Compre separadamente:

CAIXA DE PASSAGEM IP65 234X174X90MM  - KM03200

MEDIDOR DE ENERGIA BIFÁSICO VECTOR 3
