KIT CAIXA MEDIDOR DE ENERGIA MONOFÁSICO LUMEN 4 100A

Descrição

Conjunto Caixa Medidor de energia Monofásico 2 fios Com Neutro Lumen 4 100A - Nansen

Modelo: Lumen 4 MD - Display LCD com conexão em 2 fios.

Tipo de Medição e Registro : Os medidores LUMEN 4 possuem medição bidirecional e registro unidirecional.

Características Mecânicas

-Tampa principal: policarbonato

- Tampa do bloco: policarbonato transparente

- Base: policarbonato

- Visor: policarbonato transparente

- Terminais tensão e corrente: Conector tipo gaveta em latão ou aço com os opcionais: Estanhado, Zincado, Niquelado ou Sem tratamento

- Peso: 217g

- Dimensões: 96,1mm x 89,9mm x 50,5mm

LED indicadores

- Indicação de funcionamento (opcional)

- Pulso de Energia Ativa

Dispositivo Anti-Fraude

- Solidarização por ultrassom

CONECTIVIDADES

- Serial protocolo PIMA (ref. COPEL)

Características Técnicas

- Tensão Tensão nominal (VN): 120V/240V ou 120V ou 240V

- Faixa de operação 96V a 276V (tensão fase-neutro) - Fonte capacitiva Constantes Ke = Kh = 0.625 Wh/pulso (1600 imp/kWh)

- Tipo de Conexão 1 Elemento / 2 Fases

- Corrente Corrente nominal (IN): 10/15A

- Corrente máxima (IMAX): 100A

- Temperatura de operação: -10°C a 70°C

- Temperatura de armazenamento: -40°C a 85°C

- Frequência : 50 ou 60 Hz

- Precisão: Classe B (1%)

- Consumo Circuito de Potencial 120V e/ou 240V

< 1W e < 15VA

- Consumo Circuito de Corrente: < 0,15 VA

- Tipo de Registro: Unidirecional

Mostrador LCD Dígito: 9mm x 5mm

• 7 inteiros

• 6 inteiros

• 6 inteiros + 1 decimal

• 5 inteiros

• 5 inteiros + 1 decimal

• 5 inteiros + 2 decimais

Especificação da caixa

CAIXA DE PASSAGEM DE SOBREPOR CEGA 170X145X90MM - KRAUS MULLER

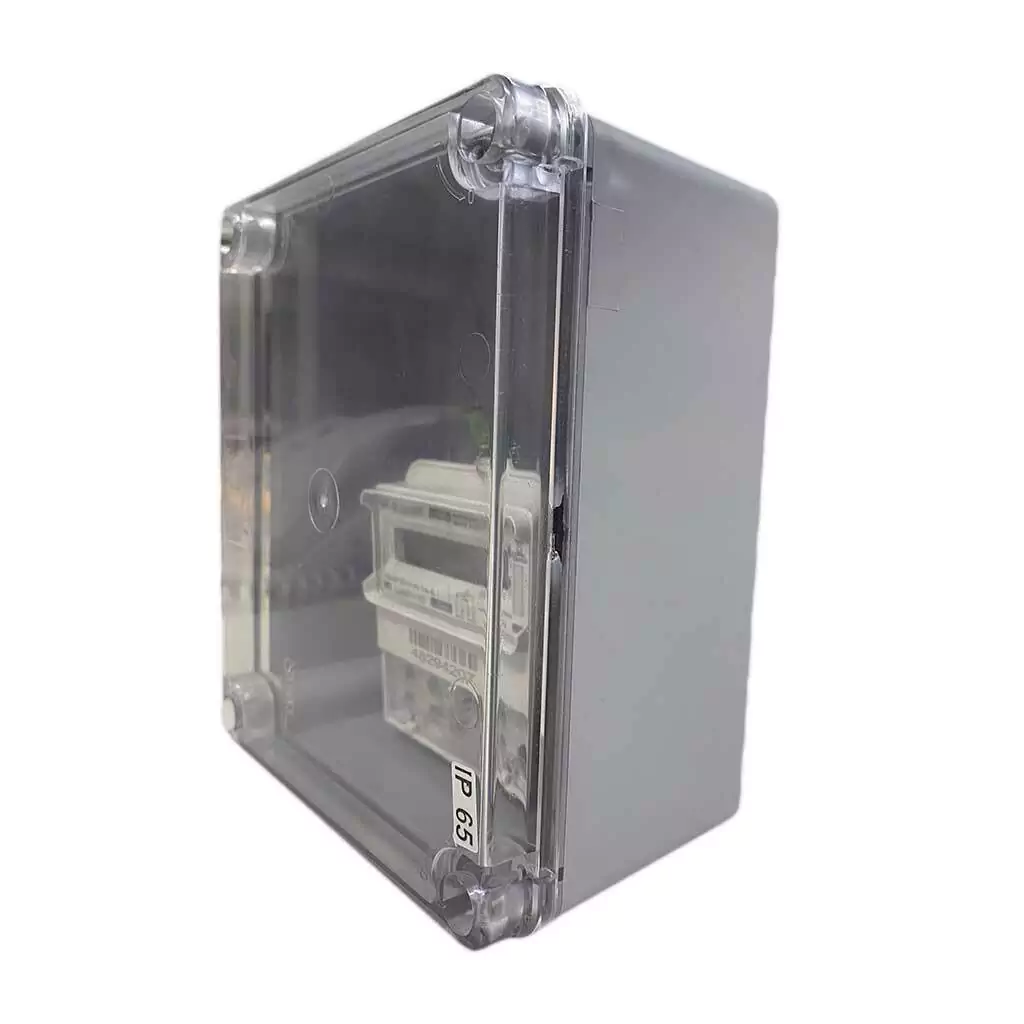

Caixa com tampa transparente, material termoplástico, excelente acabamento, alta resistência mecânica, resistência a impactos e é ideal para acomodar seu medidor Vector.

- A placa de montagem plástica que acompanha a caixa é removível, permitindo montagem dos equipamentos em bancada e uma maior versatilidade nas disposições  dos componentes

- Grau de proteção IP65, resistente à agua.

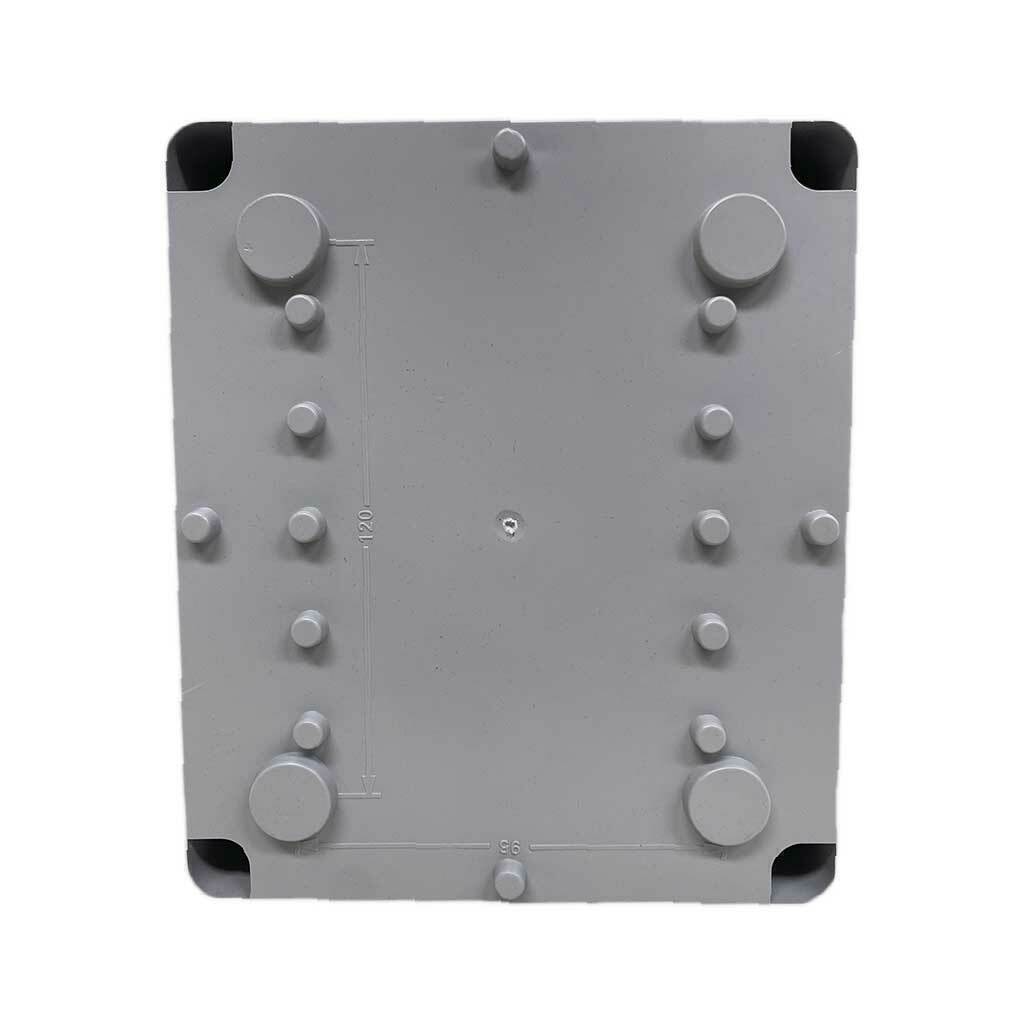

- Fixação em  parede, por parafusos 1/4 de volta, através do local indicado, para manter o grau de especificação indicado.

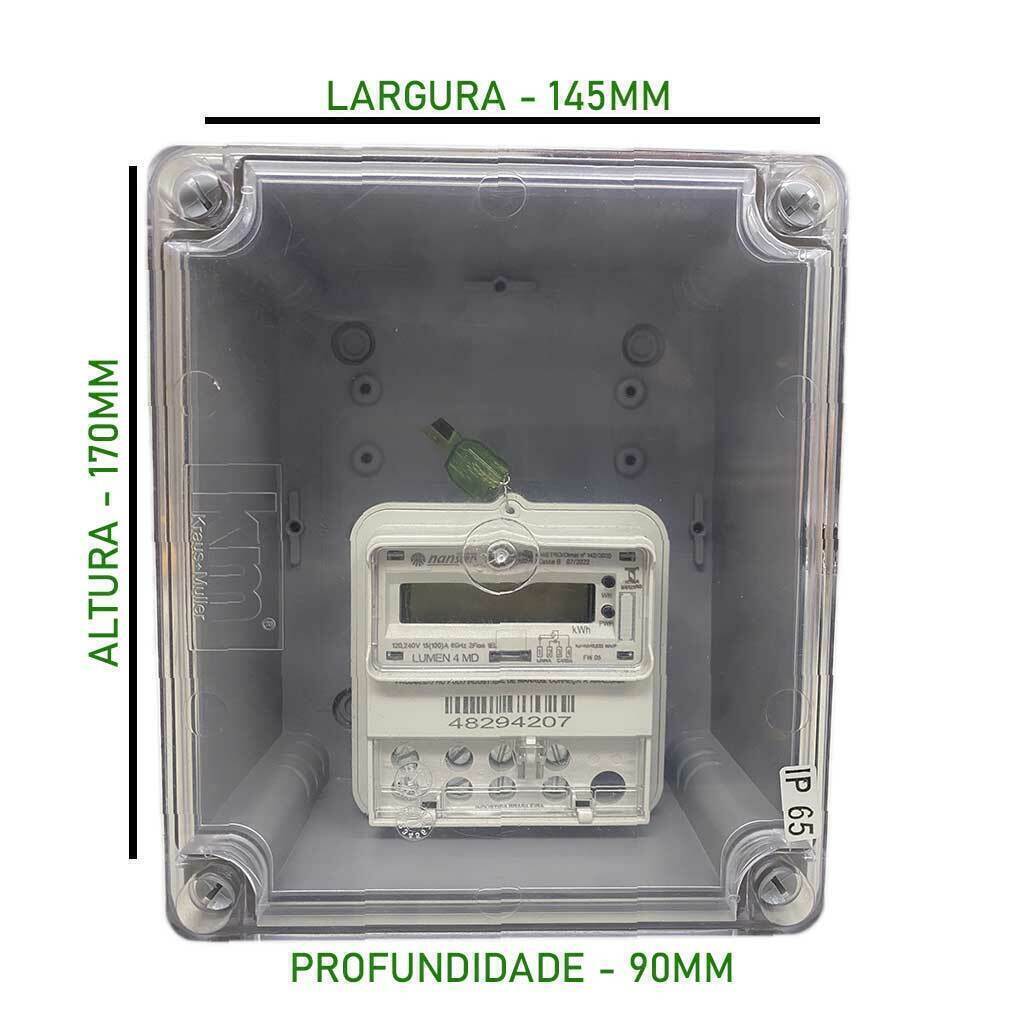

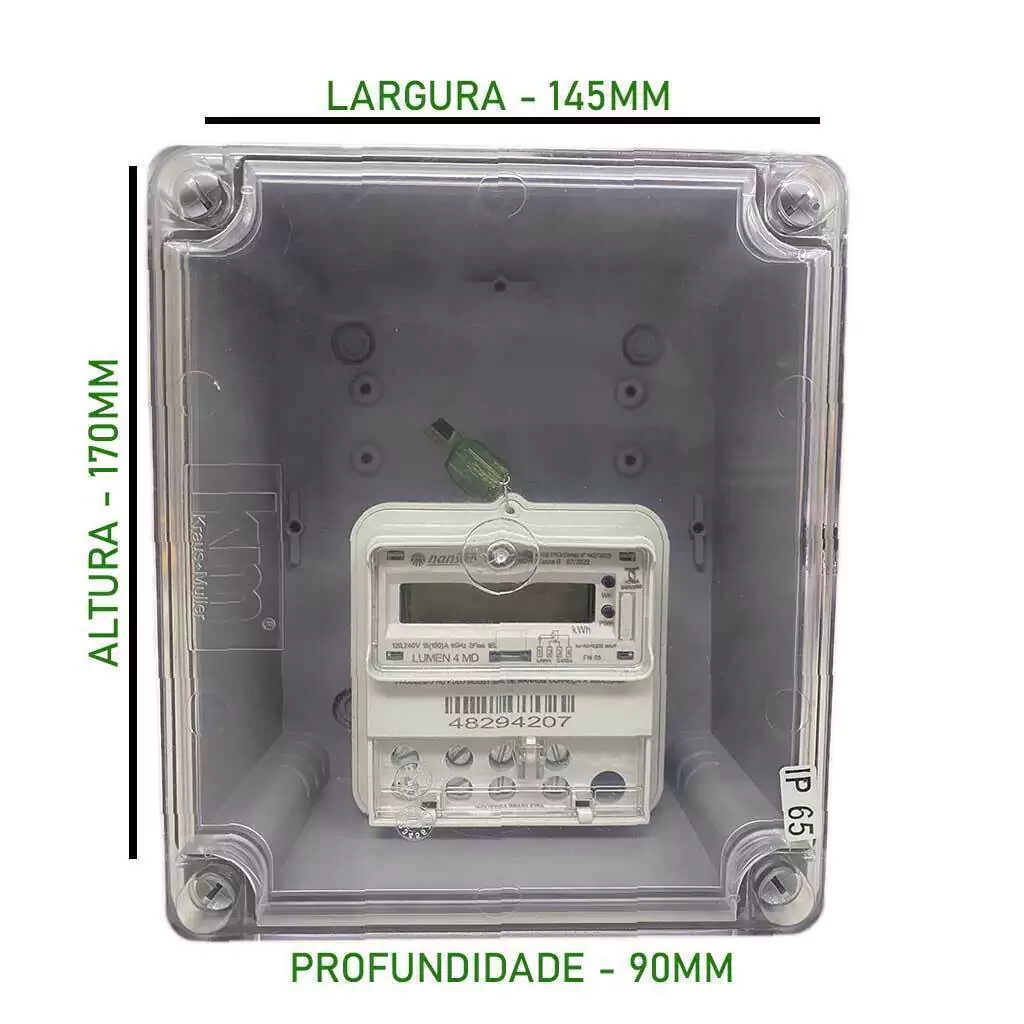

Dimensões da Caixa: altura 170MM x largura 145MM x profundidade 90MM.

Cor: Cinza

Tampa: Transparente

Deseja comprar

Compre separadamente:

CAIXA DE PASSAGEM IP65 170X145X90 - KM03196

MEDIDOR DE ENERGIA MONOFÁSICO LUMEN 4
