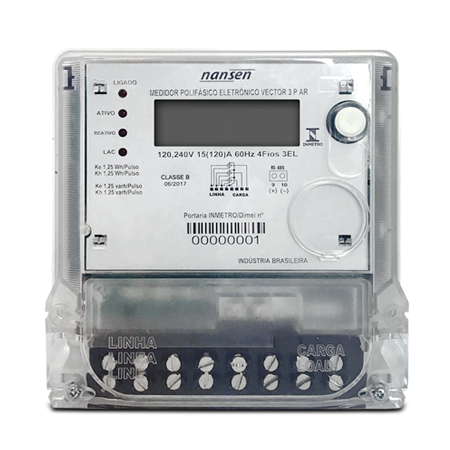

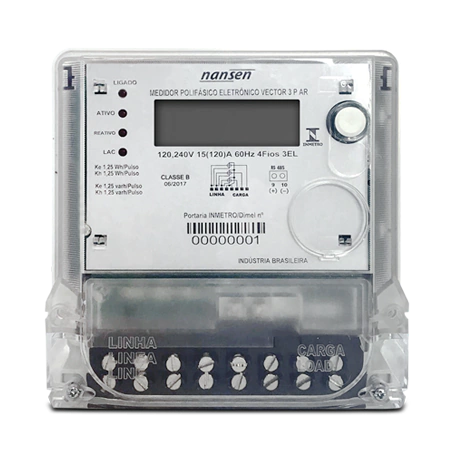

Medidor de Energia Digital Bifásico Bidirecional Vector 3 – Nansen

Código 25487


Descrição

Medidor Bifásico Bidirecional Vector 3 – Nansen

– Ideal para separação da conta de energia em apartamentos, casas, escritórios, áreas industrias ou setores comerciais com geração de energia solar; – Também pode ser utilizado para individualização ou medição do consumo interno de seus equipamentos e máquinas;

– Medidor com SELO do INMETRO mesmo usado pelas concessionárias;

– Funciona igual ao medidor da Concessionária de Energia;

– Não pode ser zerado;

– Instalação: entra 2 fases + Neutro, sai 2 fases + Neutro;

– Bifásico (Fase + Fase + Neutro) = 110/220V – Corrente: (máximo de 120A – mínimo 0,04A);

– Bitola Fio: até 50mm² com terminal agulha ou 30mm² sem terminal;

– Medição de energia Ativa (Kwh);

– Display de cristal líquido (LCD) 6 dígitos inteiros;

– Dispositivo Anti-Fraude: Solidarização por ultrassom, retificação de onda completa (funciona sem neutro);

– Ao ligar o medidor, o mesmo fica alternando a medição entre o consumo Kwh e o teste de display 8888 (função necessária para verificar se todos os segmentos do display estão funcionando);

– O medidor precisa piscar o led 685 vezes até incrementar 1Kwh;

Tipos de ligações e medições permitidas

– Monofásico (Fase + Neutro)

– Bifásico com Neutro (Fase + Fase + Neutro);

– Bifásico sem Neutro (Fase + Fase);

Confiabilidade

Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores VECTOR 3 possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade. Componentes eletrônicos críticos como o display de cristal líquido (LCD) suportam variações de temperatura (85°C) e humidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078.

A Nansen S/A executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 13 anos.

Transporte e Instalação \n \nOs medidores VECTOR 3 tem um design que permite, de forma simples, o manuseamento, transporte e instalação nos usuários finais. Peso e dimensões reduzidas, classe B (1%), baixo consumo do circuito de potencial e corrente.

Modelos

Medidor de Energia Bifásico Nansen Vector 3 PAR

Competitividade e Alto Desempenho

Design mecânico utiliza materiais como o policarbonato que proporciona alta performance em condições de elevada temperatura e humidade.

Tipo de Medição e Registro

Os medidores VECTOR 3 tem medição bidirecional que permite a implementação dos seguintes tipos de registro: Registro unidirecional trifásico e registro em 4 quadrantes com a energia ativa e reativa importada ou exportada.

Dispositivo Anti-Fraude

Solidarização por ultrassom

Sensor de abertura de tampa

Retificação de onda completa que permite medidor funcionar sem a necessidade do neutro

Grandezas de alarme (descrição no manual de instrução do usuário).

LED indicadores

Indicação de funcionamento

Pulso de Energia Ativa

Pulso de Energia Reativa

Características Mecânicas

Tampa principal: policarbonato transparente

Tampa do bloco: policarbonato transparente (curta)

Base: policarbonato + 10% fibra de vidro

Bloco: policarbonato + 20% fibra de vidro

Terminais de tensão e corrente: conector de latão estanhado

Peso: 2 elementos: 710g - Dimensões: 170,6 x 166,1 x 58 mm

CARACTERÍSTICAS TÉCNICAS
ID 25487
Modelo VECTOR 3 BIFÁSICO PAR BIDIRECIONAL
Tensão Tensão nominal (VN): 120V ou 240V ou 120, 240V
Faixa de operação: 96V a 276V (tensão entre fase-neutro)
Corrente Corrente nominal (IN): 15A
Corrente máxima (IMAX): 120A
Frequência 60Hz
Tipo de Medição Energia Ativa, Reativa e Reversa
Precisão Classe B (1% para energia ativa e 2% para energia reativa)
Constantes Ke = Kh = 1,25 Wh/pulso (800 imp/kWh)    -    1,25 varh/pulso (800 imp/varh)
Tipo de conexão 2 elementos - Fase + Fase + Neutro
Faixa de temperatura -10°C a 70°C
Consumo Circuito de Potencial 120V: <1W e <10VA    -    240V: <1W e <10VA
Consumo Circuito de Corrente <0,15 VA
Tipo de Registro Bidirecional (energia importada e exportada)
Sequência de fase AC
Interfaces de Comunicação Serial PIMA conforme ETC 2.11 COPEL
Grandezas: Modo Normal Energia ativa total (03) / Energia reativa indutiva (24) / Energia reativa capacitiva (31) / Energia ativa reversa (103) / Energia reativa indutiva reversa (124) / Energia reativa capacitiva reversa (131) / Teste do display (88)
Grandezas: Modo Diagnose Tensão por fase (L1 – L3) / Corrente por fase (A1 – A3) / Fator de potência trifásico (FP) / Contador de pulsos de energia ativa (1P) / Versão de firmware (VF)
