Medidor de energia monofásico Lumen 2 MD - Nansen

Descrição

Medidor de energia monofásico Lumen 2 MD - Nansen

Relógio Medidor de Energia Monofásico para individualizar o Consumo.

 Este medidor NÃO FUNCIONA EM REDES COM 2 FASES ( fase+fase sem ligar o neutro)

- Ideal para separação da conta de energia em apartamentos ou casas compartilhadas;  - Medidor com SELO do INMETRO mesmo usado pelas concessionárias;
- Também pode ser utilizado para individualização interna de seus equipamentos eletroeletrônicos;

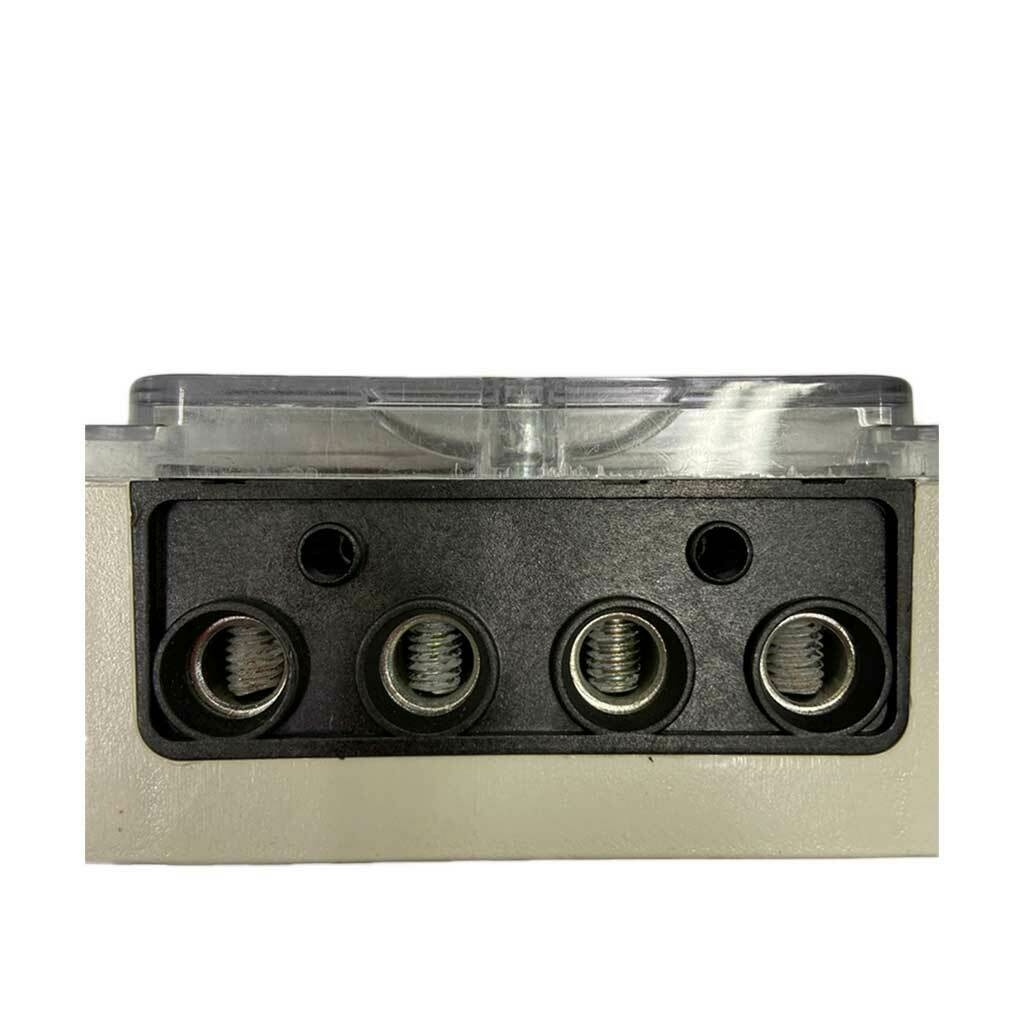

- Instalação fácil, Entra 1 fase e 1 Neutro e sai 1 Neutro e 1 Fase;
- Funciona também (1Fase+1Neutro)=110V (110V em fase única);
- Não pode ser zerado;
- Funciona igual ao medidor da Concessionária de Energia;

Mostrador Digital
5 dígitos inteiros
Grandezas: Energia ativa total

A plataforma LUMEN consiste em medidores de alta performance desenvolvidos pela Nansen para faturamento de energia ativa em consumidores residenciais (Grupo B). O Lumen 2 é uma evolução dos medidores LUMEN, já conhecidos pelo mercado devido seu excelente desempenho em campo. Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores LUMEN 2 possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade. Componentes eletrônicos críticos como o display de cristal líquido (LCD) suportam variações de temperatura (85°C) e umidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078. A Nansen executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 15 anos.

Transporte e Instalação

Os medidores LUMEN 2 tem um design que permite, de forma simples, o manuseio, transporte e instalação nos consumidores finais.
Possui peso e dimensões reduzidas, classe B (1%), baixo consumo do circuito de potencial e corrente.

Ficha Técnica

Os medidores cumprem com os requisitos das principais normas nacionais e internacionais:
- INMETRO Portaria RTM 431/2007
- ABNT NBR14519, NBR14520, NBR16078, NBR 14521 e ANSI ASTM B-117 (salt spray)
- IEC62052-11, IEC62053-21 e IEC62053-61

Competitividade e Alto Desempenho
O Design mecânico utiliza materiais como o policarbonato, que proporciona alta performance em condições de elevada temperatura e umidade.

Tipo de Medição e Registro
- Registro Unidirecional

LED indicadores>
- Indicação de funcionamento (padrão)
- Pulso de Energia Ativa

Dispositivo Anti-Fraude>
- Solidarização por ultrassom

CARACTERÍSTICAS TÉCNICAS
Tensão nominal (VN): 120V/240V ou 120V ou 240V
Faixa de operação: 96V a 276V (tensão fase-neutro) - Fonte capacitiva
Corrente nominal (IN): 15A
Corrente máxima (IMAX): 100A
Frequência 50 ou 60Hz
Precisão Classe B (1%)
Constantes Ke = Kh = 0,625 Wh/pulso (1600 imp/kWh)
Tipo de Ligação 1 elemento
Faixa de temperatura -10°C a 70°C
Consumo Circuito de Potencial 120V / 240V < 2W e < 15VA  -  120V < 2W e < 1VA
Consumo Circuito de Corrente < 0,1 VA
Tipo de Registro Unidirecional
Tipo de Ligação ANSI forma 1A simétrica

Peso 430g

Dimensões
131,3 x 100,00 x 50,5 mm
