Código 25486
O medidore VECTOR 3 P AR foi desenvolvido pela Nansen para faturamento de energia ativa e reativa em consumidores residenciais de baixa tensão (Grupo B). Possui recursos e funcionalidades voltadas para atender as exigências do mercado.
CONFIABILIDADE
Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores VECTOR 3 P AR BIDIRECIONAL possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade.
Sensor de corrente tipo SHUNT que minimiza o risco de fraude por campos magnéticos.
Componentes eletrônicos críticos como, por exemplo, o display de cristal líquido (LCD), suportam variações de temperatura (85°C) e umidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078.
A Nansen executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 15 anos.
Modelo
VECTOR 3 P AR BIDIRECIONAL – medição de energia ativa e reativa consumida e reversa – 3 elementos.
Os medidores cumprem com os requisitos das principais normas nacionais e internacionais:
- INMETRO Portaria RTM 587/2012
- ABNT NBR14519, NBR14520, NBR16078, NBR 14521, NBR 14522 e ANSI ASTM B-117 (salt spray);
- IEC62052-11, IEC62053-21 e IEC62053-61.
Competitividade e Alto Desempenho
Design mecânico, utiliza materiais como o policarbonato que proporciona alta performance em condições de elevada temperatura e umidade.
Mostrador LCD
Dimensões do dígito: 6 dígitos inteiros
Dispositivo Anti-Fraude
» Solidarização por ultrassom
» Retificação de onda completa (funcionar sem neutro)
LED indicadores
» Indicação de funcionamento (padrão)
» Pulso de Energia Ativa / Pulso de Energia Reativa
Características Mecânicas
Tampa principal: policarbonato
Tampa do bloco: policarbonato (curta)
Base: policarbonato + 10% fibra de vidro
Bloco: policarbonato + 20% fibra de vidro
Terminal de conexão: tipo gaveta em latão, alumínio ou aço estanhado.
Peso: 860g
Dimensões:170,6 x 166 x 58
|
CARACTERÍSTICAS TÉCNICAS |
|
|
Tensão |
Tensão nominal (VN): 120V ou 240V ou 120 e 240V |
|
Corrente |
Corrente nominal (IN): 15A |
|
Frequência |
50 ou 60Hz |
|
Precisão |
Classe B (1% para energia ativa e 2% para energia reativa) |
|
Constantes |
Ke = Kh = 1,25 Wh/pulso (800 imp/kWh) - 1,25 varh/pulso (800 imp/varh) |
|
Tipo de Ligação |

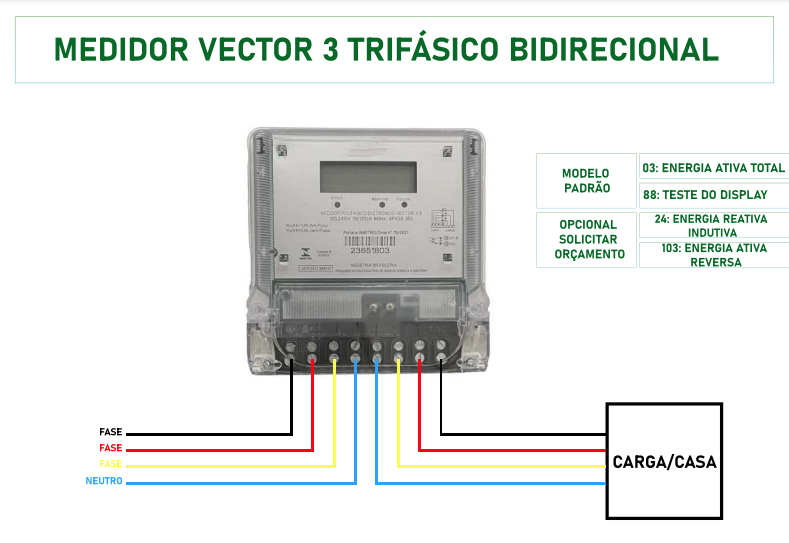

3 elementos - 4 fios |
|
Faixa de temperatura |
-10°C a 70°C |
|
Consumo Circuito de Potencial |
120V ou 240V: 2W e 10VA - 120V/240V: 2W e 15VA |
|
Consumo Circuito de Corrente |
< 0,15 VA |
|
Tipo de Registro |
Bidirecional ( energia importada e exportada ) |
|
Sequência de fase |
ABC ou CBA |
|
Conectividade |
Serial Unidirecional Assíncrona (serial PIMA ) |
|
Grandezas |
Modo Normal: Energia ativa total (03) / Energia reativa indutiva (24) / Energia ativa reversa (103) / Energia reativa indutiva reversa (124) / Teste do display (88) Modo Diagnose: Tensão por fase (L1 – L2 – L3) / Corrente por fase (A1 – A2 – A3) / Fator de potência trifásico (FP) / Contador de pulsos de energia ativa (1P) / Contador de pulsos de energia reativa (2P) / Versão de firmware (VF) |
