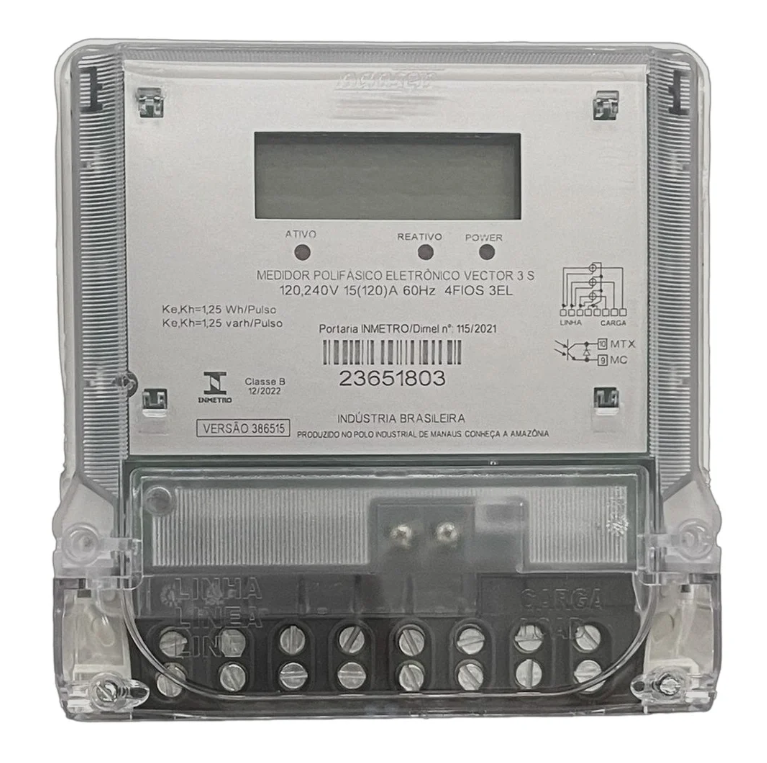

Medidor de energia trifásico Nansen Vector 3 120A

Descrição

Medidor de energia trifásico Nansen Vector 3 120A PA

Modelo que substitui: Medidor de Energia trifásico bidirecional vector 3 P AR - NANSEN (clique aqui)

– Ideal para separação da conta de energia em apartamentos, casas, escritórios, áreas industrias ou setores comerciais;

– Também pode ser utilizado para individualização ou medição do consumo interno de seus equipamentos e máquinas;

– Medidor com SELO do INMETRO mesmo usado pelas concessionárias;

– Funciona igual ao medidor da Concessionária de Energia;

– Não pode ser zerado;

– Instalação: entra 3 fases + Neutro, sai 3 fases + Neutro;

– Trifásico (Fase + Fase + Fase + Neutro) = 110/220V - Corrente: (máximo de 120A – mínimo 0,04A);

– Pode ser usado em redes trifásicas 380V (Tensão entre Fase e Neutro 220V);

– Bitola Fio: até 50mm² com terminal agulha ou 30mm² sem terminal;

– Medição de energia Ativa (Kwh);

– Display de cristal líquido (LCD) 6 dígitos inteiros;

– Dispositivo Anti-Fraude: Solidarização por ultrassom, retificação de onda completa (funciona sem neutro);

– Ao ligar o medidor, o mesmo fica alternando a medição entre o consumo Kwh e o teste de display 8888 (função necessária para verificar se todos os segmentos do display estão funcionando);

– O medidor precisa piscar o led 685 vezes até incrementar 1Kwh;

Tipos de ligações e medições permitidas:

– Monofásico (Fase + Neutro)

– Bifásico com Neutro (Fase + Fase + Neutro);

– Bifásico sem Neutro (Fase + Fase);

– Trifásico sem o Neutro (Fase + Fase + Fase);

– Trifásico com o Neutro (Fase + Fase + Fase + Neutro);

Confiabilidade

Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores VECTOR 3 possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade. Componentes eletrônicos críticos como o display de cristal líquido (LCD) suportam variações de temperatura (85°C) e humidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078.

A Nansen S/A executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 13 anos.

Transporte e Instalação

Os medidores VECTOR 3 tem um design que permite, de forma simples, o manuseamento, transporte e instalação nos usuários finais. Peso e dimensões reduzidas, classe B (1%), baixo consumo do circuito de potencial e corrente.

Modelos:

Medidor de Energia Trifásico Nansen Vector 3 PA

Medidor de Energia Trifásico Nansen Vector 3 PAR

Medidor de Energia Trifásico com RS485 Nansen Vector 3 PA

Competitividade e Alto Desempenho

Design mecânico utiliza materiais como o policarbonato que proporciona alta performance em condições de elevada temperatura e humidade.

Dispositivo Anti-Fraude

Solidarização por ultrassom

Sensor de abertura de tampa

Retificação de onda completa que permite medidor funcionar sem a necessidade do neutro

Grandezas de alarme (descrição no manual de instrução do usuário).

ED indicadores

Indicação de funcionamento

Pulso de Energia Ativa

Pulso de Energia Reativa

Características Mecânicas

Tampa principal: policarbonato transparente

Tampa do bloco: policarbonato transparente (curta)

Base: policarbonato + 10% fibra de vidro

Bloco: policarbonato + 20% fibra de vidro

Terminais de tensão e corrente: conector de latão estanhado

Peso: 2 elementos: 710g / 3 elementos: 860g Dimensões: 170,6 x 166,1 x 58 mm

Na categoria Medidores de Energia você confere todos os modelos disponíveis na Salfatis.
