Sensores Ópticos Difusos - Série BOS - Balluff

Linha: BOS

Os sensores ópticos difusos podem ser alinhados de maneira simples devido a generosas tolerâncias de montagem. Você monta apenas um aparelho elétrico e um refletor. Refletores grandes garantem alcances elevados. Os sensores óticos reconhecem objetos independentemente da superfície, cor ou material. Com um filtro polarizado, eles também são apropriados para a detecção de objetos brilhantes.

Tensão de serviço UB: 10~30 VDC

Tensão de serviço para dimensionamento Ue CC : 24 VDC

Princípio de funcionamento: Sensores ópticos difusos

Modelos disponíveis:

1) Sensor óptico - BOS 18M-NA-1PB-E4-C-05/BR

Corrente de operação: 200mA

Interface: NPN Contato normalmente fechado (NF)

NPN Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensores Ópticos Difusos, energético

Característica do raio: divergente

Tipo de luz: Infravermelho

Dimensões: Ø 18 x 62 mm

Conexão: Cabo, 5.00 m, PVC

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: PMMA

Alcance: 0 - 200 mm

Frequência de comutação: 1000 Hz

Proteção: IP65

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

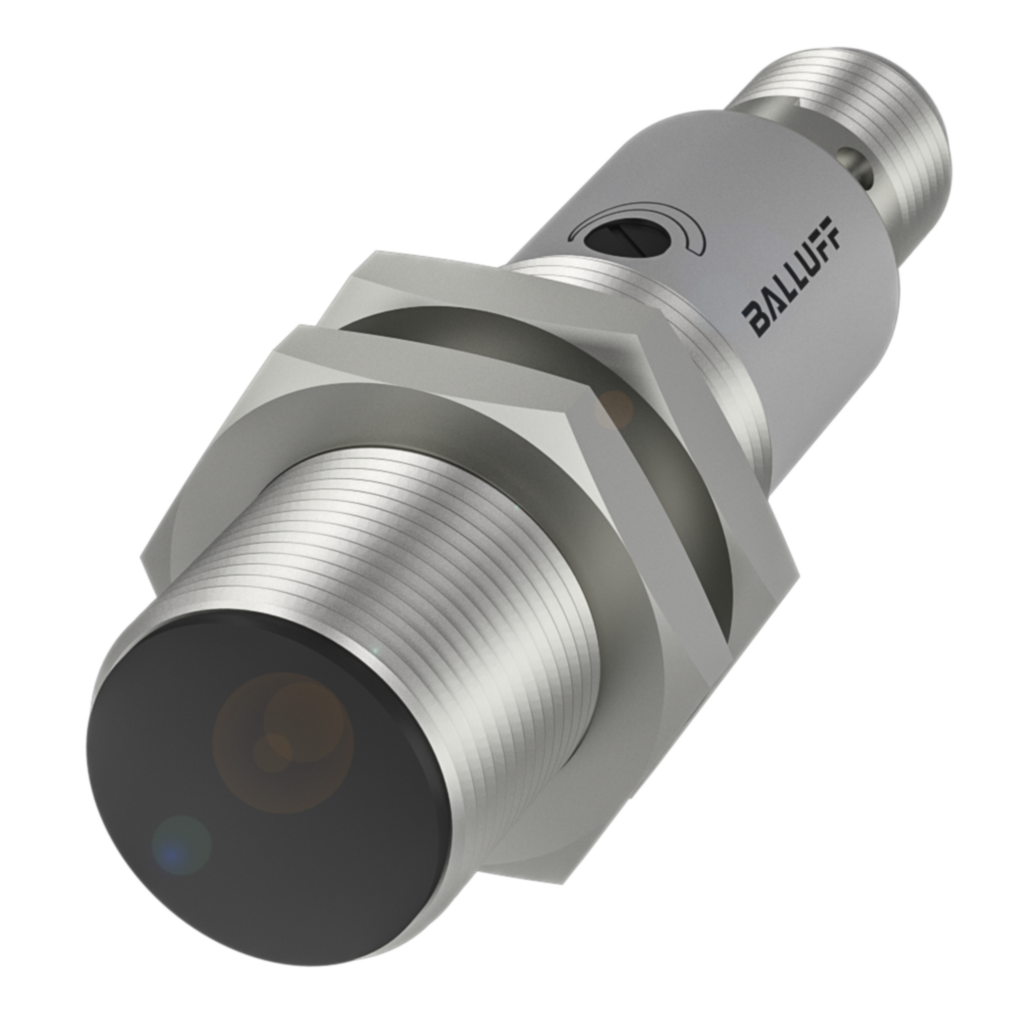

2) Sensor óptico - BOS0049

Interface: PNP Contato normalmente fechado (NF)

PNP Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensores Ópticos Difusos, energético

Característica do raio: divergente

Tipo de luz: Infravermelho

Dimensões: Ø 18 x 69 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -25...80 °C

Material do invólucro: Latão

Superfície ativa, material: PMMA

Alcance: 0 - 400 mm

Frequência de comutação: 1000 Hz

Proteção: IP67

3) Sensor óptico - BOS01PA

Corrente de operação: 200mA

Interface: PNP Contato normalmente fechado (NF)

PNP Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensores Ópticos Difusos, energético

Característica do raio: divergente

Tipo de luz: Infravermelho

Dimensões: Ø 18 x 69 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: PMMA

Alcance: 0 - 1000 mm

Frequência de comutação: 100 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim



4) Sensor óptico - BOS01P6

Corrente de operação: 200mA

Interface: PNP Contato normalmente fechado (NF)

PNP Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensor ótico difuso, energético

Característica do raio: divergente

Tipo de luz: Infravermelho

Dimensões: Ø 18 x 69 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: PMMA

Alcance: 0 - 100 mm

Frequência de comutação: 100 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

5) Sensor óptico - BOS01P4

Corrente de operação: 200mA

Interface:NPN Contato normalmente fechado (NF)

NPN Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensor ótico difuso, energético

Característica do raio: divergente

Tipo de luz: Infravermelho

Dimensões: Ø 18 x 69 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: PMMA

Alcance: 0 - 400 mm

Frequência de comutação: 100 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

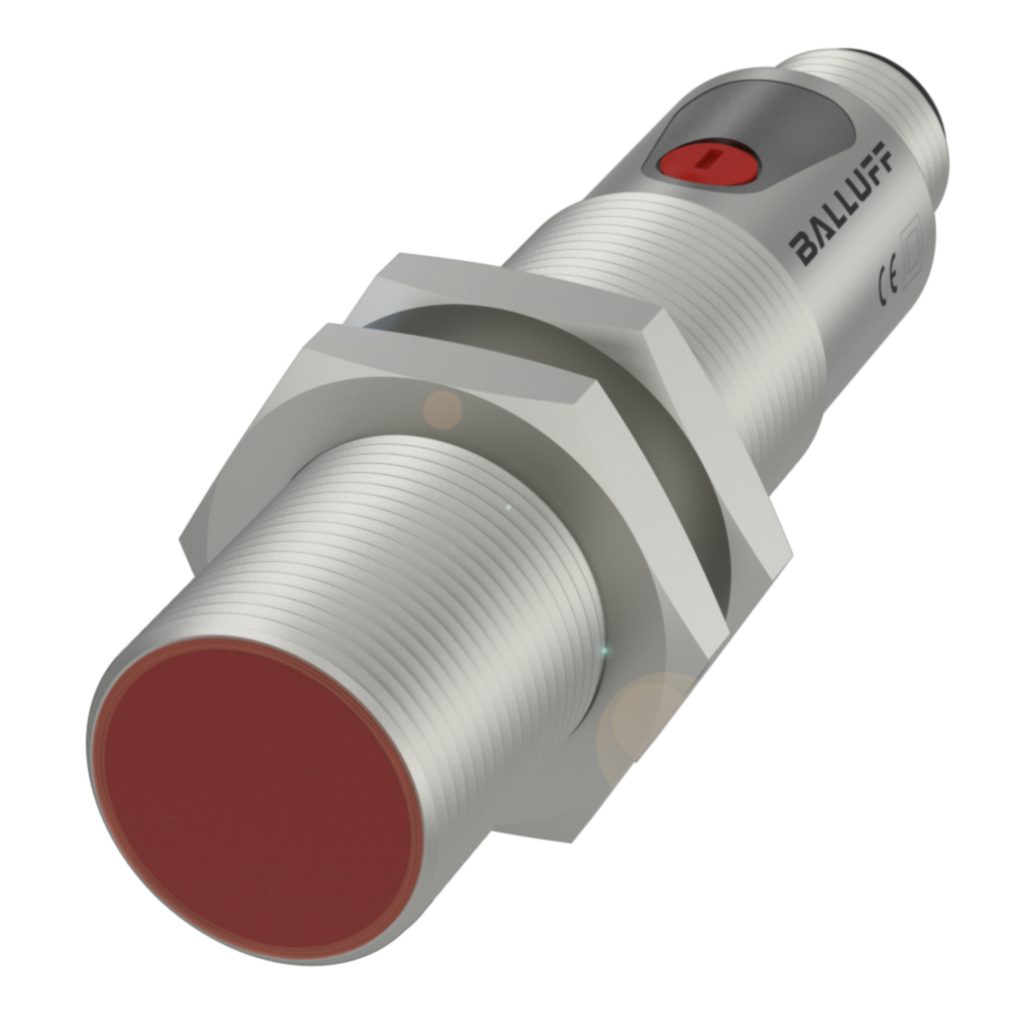

6) Sensor óptico - BOS01CZ

Corrente de operação: 100mA

Interface: PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Dimensões: Ø 18 x 75 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: Vidro, antirreflexo

Alcance: 0 - 7 m

Frequência de comutação: 800 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

7) Sensor óptico - BOS01C3

Corrente de operação: 100mA

Interface: PNP Contato normalmente fechado (NA)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Dimensões: Ø 18 x 75 mm

Tamanho do ponto de luz: Ø 300 mm a 7 m

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: Vidro, antirreflexo

Alcance: 0 - 7 m

Frequência de comutação: 800 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

8) Sensor optico - BOS01E2

Corrente de operação: 100mA

Interface:

NPN Contato normalmente aberto (NA)

NPN Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Tamanho do ponto de luz: Ø 300 mm a 7 m

Dimensões: Ø 18 x 75 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: Vidro, antirreflexo

Alcance: 0 - 7 m

Frequência de comutação: 800 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

9) Sensor óptico - BOS01CE

Corrente de operação: 100mA

Interface: PNP Contato normalmente aberto (NA)

PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Tamanho do ponto de luz: Ø 300 mm a 7 m

Dimensões: Ø 18 x 75 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Temperatura de funcionamento: -5...55 °C

Material do invólucro: Latão

Superfície ativa, material: Vidro, antirreflexo

Alcance: 0 - 7 m

Frequência de comutação: 800 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Protegido contra a possibilidade de inversão: Sim

Proteção contra curto-circuito: Sim

10) Sensor ótico - BOS012A

Corrente de operação: 100mA

Saída de comutação: PNP Contato normalmente aberto (NA)

Função de entrada: Bloqueio de tecla liga/desliga, mesma função como a tecla

Dimensões: 10.8 x 43.2 x 19.5 mm

Princípio de funcionamento ótico: Sensor ótico, Triangulação

Característica do raio: Foco típico a 60 mm

Peculiaridade ótica: Supressão do fundo

Tipo de luz: LED Luz Vermelha

Tamanho do ponto de luz: Ø 5 mm a 60 mm

Conexão: Conector de encaixe, M8x1-Conector, 4-polos

Alcance: 40 - 200 mm

Temperatura de funcionamento: -25...55 °C

Frequência de comutação 500 Hz

Material do invólucro: PC ; PBT

Superfície ativa e Material: PMMA

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim

11) Sensor óptico - BOS012E

Corrente de operação: 100mA

Interface:

PNP Contato normalmente aberto (NA)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Dimensões: 10.8 x 43.5 x 19.5 mm

Tamanho do ponto de luz: Ø 160 mm a 2 m

Conexão: Conector de encaixe, M8x1-Conector, 4-polos

Temperatura de funcionamento: -25...55 °C \nMaterial do invólucro: PC ; PBT

Superfície ativa, material: PMMA

Alcance: 0 - 4 m

Frequência de comutação: 500 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim

12) Sensor óptico - BOS01JK

Corrente de operação: 100mA

Interface: PNP Contato normalmente aberto (NA)

PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico difuso, Triangulação

Característica do raio: Foco típico a 260 mm

Tipo de luz: Laser Luz vermelha

Dimensões: 10.8 x 43.5 x 19.5 mm

Conexão: Conector de encaixe, M8x1-Conector, 4-polos

Peculiaridade ótica: Supressão do fundo

Temperatura de funcionamento: -10...55 °C

Material do invólucro: PC ; PBT

Superfície ativa, material: PMMA

Tamanho do ponto de luz: 0.2 x 0.3 mm em foco

Alcance: 20 - 300 mm

Frequência de comutação: 2000 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim

13) Sensor óptico - BOS00K1

Corrente de operação: 100mA

Interface:

PNP Contato normalmente aberto (NA)

PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico difuso, energético

Característica do raio: divergente

Tipo de luz: LED Infravermelho

Tamanho do ponto de luz: Ø 200 mm a 600 mm

Dimensões: Ø 18 x 81.5 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Peculiaridade ótica: Supressão do fundo

Temperatura de funcionamento: -10...55 °C

Material do invólucro: PBT

Superfície ativa, material: PMMA

Alcance: 0 - 700 mm

Frequência de comutação: 1000 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim

14) Sensor óptico - BOS00K3

Corrente de operação: 100mA

Interface: PNP Contato normalmente aberto (NA)

PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico retroreflexivo

Característica do raio: divergente

Tipo de luz: LED Luz vermelha

Tamanho do ponto de luz: Ø 200 mm a 600 mm

Dimensões: Ø 18 x 81.5 mm

Conexão: Conector de encaixe

Peculiaridade ótica: Supressão do fundo

Temperatura de funcionamento: -25...55 °C

Material do invólucro: PBT

Superfície ativa, material: PMMA

Alcance: 0 - 4.5 m

Frequência de comutação: 1000 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim

15) Sensor óptico - BOS00LT

Corrente de operação: 100mA

Interface: PNP Contato normalmente aberto (NA)

PNP Contato normalmente fechado (NF)

Princípio de funcionamento ótico: Sensor ótico difuso, energético

Característica do raio: divergente

Tipo de luz: LED Infravermelho

Tamanho do ponto de luz: Ø 100 mm a 300 mm

Dimensões: Ø 18 x 93.5 mm

Conexão: Conector de encaixe, M12x1-Conector, 4-polos

Peculiaridade ótica: Supressão do fundo

Temperatura de funcionamento: -25...55 °C

Material do invólucro: PBT

Superfície ativa, material: PMMA

Alcance: 0 - 400 mm

Frequência de comutação: 1000 Hz

Proteção: IP67

Protegido contra inversão de polaridade: Sim

Proteção contra curto-circuito: Sim
