Descrição

Temp-WM ficha técnica

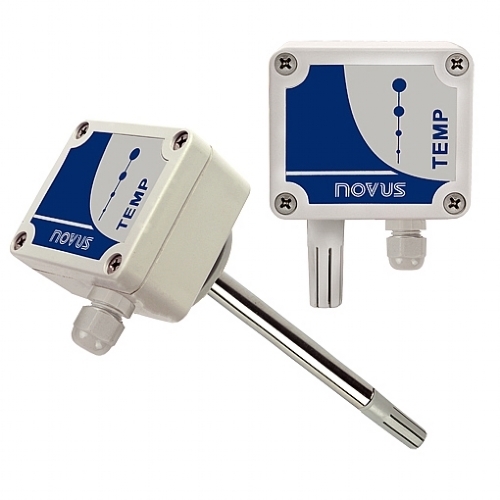

Os transmissores TEMP-WM e TEMP-DM incorporam sensores de alta precisão e estabilidade para medição de temperatura. O valor medido é convertido em um sinal de saída 4 a 20 mA linearmente relacionado a sua leitura. Opcionalmente, a saída pode ser oferecida em tensão 0 a 10 Vcc. Por serem equipamentos microprocessados, permitem total configuração pela utilização da interface de comunicação TxConfig e software Windows®.

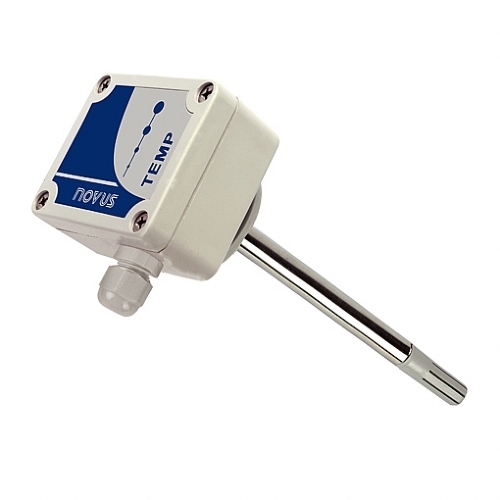

O modelo TEMP-WM se destina a montagem em parede, e o modelo TEMP-DM tem haste sensora prolongada para montagem em dutos ou através de paredes.

Especificações

- Alimentação sobre o aparelho:

12 Vcc a 30 Vcc (modelo 4-20 mA)

18 a 30 Vcc (modelo 0-10 V)

- Entrada de cabos:

  Prensa cabos PG7

- Saída:

Corrente de 4-20 mA ou 20-4 mA, tipo 2 fios - alimentação pelo loop

Tensão 0-10 Vcc ou 10-0 Vcc (opcional)

- Resolução da saída:

Modelo 4-20 mA: 0,006 mA

Modelo 0-10 Vcc : 0,003 V

- Carga na saída (RL):

Modelo 4-20 mA: RL (máx. em Ohms) = (Vcc 12) / 0,02

- Onde: Vcc= Tensão de Alimentação em Volts

Modelo 0-10 Vcc: RL (min)= 10 kOhms

- Grau de proteção:

Caixa do módulo eletrônico: IP65

Cápsula do sensor: IP40

- Proteção interna contra inversão da polaridade da tensão de alimentação

- Não há isolação elétrica entre saída e circuito de alimentação

Modelo Temp-WM

8803809706 - Transmissor de Temperatura: TEMP-WM - Saída: 4 a 20 mA

8803819780 - Transmissor de Temperatura: TEMP-DM 150 mm - Saída: 0 a 10 Vcc

8803819706 - Transmissor de Temperatura: TEMP-DM 150 mm - Saída: 4 a 20 mA

8803829780 - Transmissor de Temperatura: TEMP-DM 250 mm - Saída: 0 a 10 Vcc

8803829706 - Transmissor de Temperatura: TEMP-DM 250 mm - Saída: 4 a 20 mA
