Gerador de Forma de Onda Arbitrária MFG-4280

Descrição

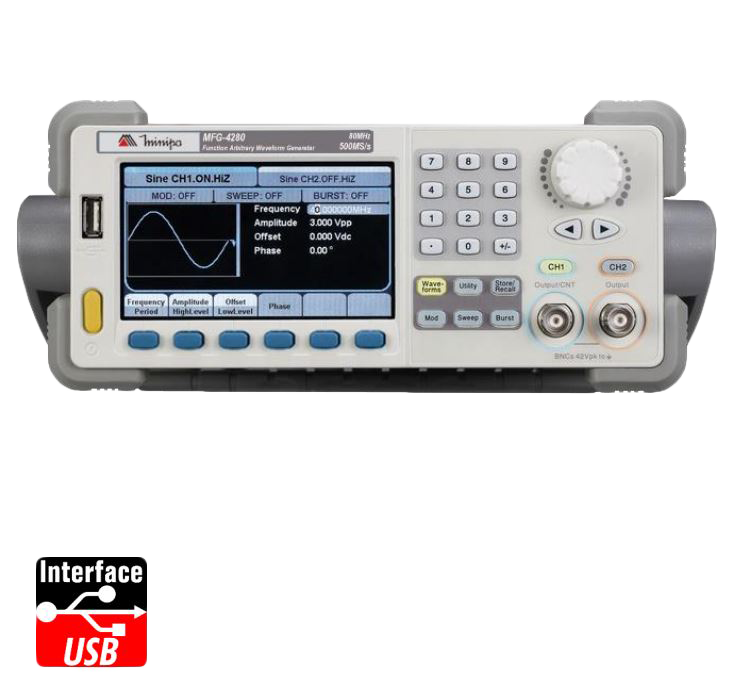

Gerador de Forma de Onda Arbitrária MFG-4280

Fazendo uso da Técnica DDS(Direct Digital Synthesis), o Gerador de Forma de Onda Arbitrária MFG-4280 de 80MHz é um instrumento de alta precisão com a capacidade de gerar diversos tipos de formas de onda de alta complexidade com alta performance. O design simplificado e direto do painel frontal, a interface numérica do display, e os sinalizadores luminosos são convenientes para operação e visualização dos usuários. Principalmente utilizado em laboratórios e escolas, o instrumento é equipado com freqüencímetro capaz de medir até 200MHz, possibilitando medir freqüências dentro de um circuito. Indicado para laboratórios e desenvolvimento de produtos que necessitem da simulação de um sinal.

CARACTERÍSTICAS

• Display: TFT-LCD 4.3’’ (colorido)

• Canais de Saída: 2

• Taxa de amostragem: 500MSa/s

• Comprimento de Forma de Onda Arbitrária: CH1:16kpts CH2: 512kpts

• Resolução de Frequência: 1µHz

• Resolução Vertical: 14 bits

• Máxima Frequência de Saída: 80MHz

• Formas de Onda: Senoidal, Quadrada, Rampa, Pulso, Ruído Gaussiano, DC, Construção de Formas de Ondas Arbitrárias.

• Modulação: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Varredura, Burst, linear e logarítmica.

• Contador de Frequência: Faixa de Frequência: 100mHz ~200MHz

• Tecnologia DDS: fornece precisão, estabilidade de frequência 2ppm e saída de sinal de baixa distorção.

• Poderoso Software para edição das formas de Onda e controle remoto do equipamento.

• Interface Padrão: USB Host e Device.

• Interface Opcional: GPIB (IEEE-488) e LAN

• Ambiente de Operação: 0°C ~40°C

• Ambiente de Armazenamento: -20°C ~ 60°C

•Faixa de Umidade:

<35°C: : ≤90% RH

35°C ~ 40°C: ≤ 60%

• Altitude: Operação: abaixo de 3000 metros Armazenamento: abaixo de 15000

• Uso Interno

• Proteção IP: IP2X

• Alimentação: 100 ~ 240VAC RMS / 45 ~ 65Hz, CAT II

100 ~ 127VAC RMS / 45 ~ 440Hz, CAT II

• Consumo: <30W

• Fusível: 1,25A/250V

• Dimensões: 261(A) x105(L) x 344(P)mm
