Descrição

Descrição dos Reles de 40 a 90A (Trifásico)

Os Relés de Estado Sólido são dispositivos eletrônicos usados no acionamento de cargas resistivas ou indutivas com inúmeras vantagens sobre os convencionais relés eletromecânicos. Um sinal de comando (INPUT) determina o acionamento da carga através dos terminais de saída (OUTPUT).

Ao receber um sinal de comando em seus terminais de entrada (INPUT), o SSR conduz (liga) e alimenta a carga. A condução acontece efetivamente na próxima passagem por zero da tensão de rede. No desligamento acontece o mesmo. O sinal de comando é retirado, porém o SSR somente bloqueia (desliga) na próxima passagem por zero. Isto implica em atrasos nunca superiores a 8,3 milisegundos entre o instante de disparo do comando LIGA/DESLIGA e a efetiva alimentação/desalimentação da carga.

Especificações técnicas

- Corrente de carga (IL): 40 ou 90

- Tensão de Chaveamento: 40 a 530

- Queda de tensão (Vssr): < 1,5

- Corrente de fuga: < 1

- Frequência: 47 a 63

- dv/dt: 300

- Tensão de controle: 4 a 32

- Corrente de controle: 15 a 20

- Tempo comutação: < 10

- Disparo: Cruzamento por zero

- Isolamento: > 2000

- Temperatura carcaça:-40 a 80

- Indicador de status: LED

Modelos

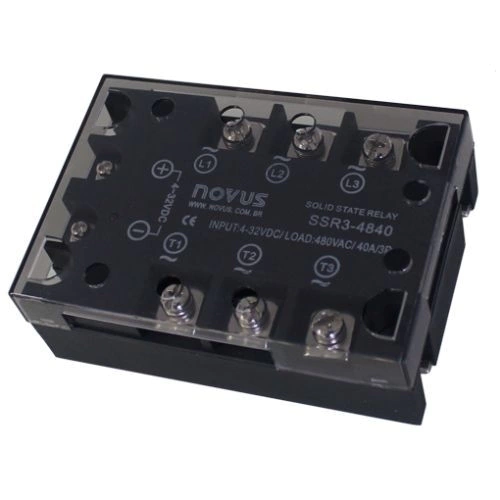

8824811040 - SSR3-4840 40 A / 480 VCA / 3F - cod 10235

8824811090 - SSR3-4890 90 A / 480 VCA / 3F cod 10236
